Слайд 9Переговорное устройство предназначено для служебной связи между кузовом аппаратной и

кабиной водителя, а также для ведения служебной радиосвязи через радиостанцию

Р-159. В устройство входят два щитка (ЩПУ) с гарнитурами: ЩПУ — 1 установлен в кабине, ЩПУ — 2 — в кузове. Связь между ними осуществляется кабелем. Устройство питается от щита питания напряжением 12В.Радиостанция р-159 с УНЧ широкодиапазонная, ультракоротковолновая, приемопередающая, симплексная, телефонная и телеграфная с частотной модуляцией, с узкополосным телеграфированием, с тональным вызовом, а также с возможностью дистанционного управления в телефонном режиме. Вхождение в связь производится без поиска, а ведение связи без подстройки на любой частоте диапазона (30 — 75,999 МГц). Питание радиостанции от аккумуляторной батареи автомобиля напряжением 12В или от собственных аккумуляторных батарей (10НКБЦ-3,5).Телефонный аппарат ДК — 4К, приборы ДП — 5В и ВПХР предназначены для обеспечения защиты экипажа от ОМП.

Модификации и модернизации

Результатом работ стало принятие на вооружение в 1983 году комплекса «Точка-Р». В принципе, от старой системы он отличается только лишь новым способом наведения ракеты на цель. Точнее говоря, конструкторы снова вернулись к идее радиолокационной системы наведения.

Впрочем, новая установка вполне может использовать весь ассортимент ракет, которые были выпущены в прошлые годы.

Но не только этим характеризуется новая установка «Точка-У». Радиус поражения также был увеличен. Новая ракета получила твердотопливный движок массой в одну тонну. Дальность полета после этого выросла сразу до 120 километров, что позволило создать также ядерные варианты снарядов.

Аппаратура распределенной коммутации П-380К вар 17, 20, 21

Назначение

Изделие предназначено для развертывания цифровой сети проводной связи с распределенной структурой, с автоматическим установлением соединения между абонентами коммутатора с открытой системой нумерации, а также подключения к другим коммутаторам П-380К и возможностью выхода на абонентов ТФОП;

Изделие предназначено для работы под навесом или во временных сооружениях.

Обеспечение работоспособности в условиях
Температуры	от -35 °C до +50 °C
Относительной влажности воздуха	до 98% при температуре +35 °C

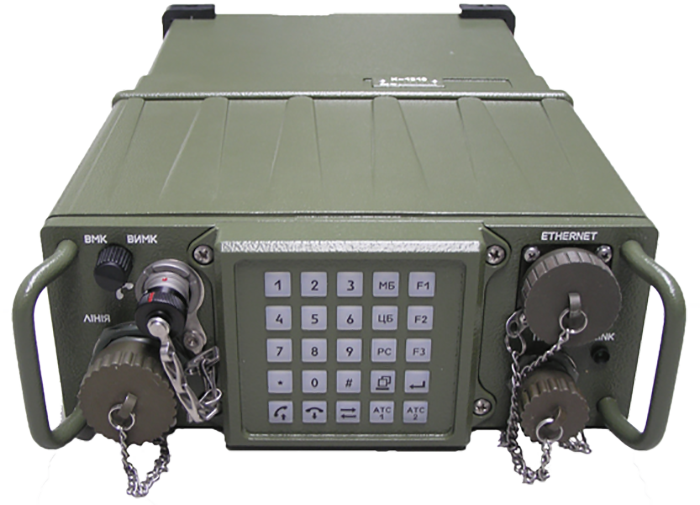

Коммутатор П-380К КМ-08

Состав изделия

В зависимости от комплектности аппаратура распределённой коммутации П-380К поставляется в трех вариантах: П-380К вар.17, П-380К вар. 20, П-380К вар.21.

Наименование изделия	Количество, шт
Вар. 17	Вар. 20	Вар. 21
коммутатор П-380К-КМ-08	2	2	1
блок аккумуляторов П-380К-АКБ-02	4	—	2
блок питания БПКМ-08	2	2	1

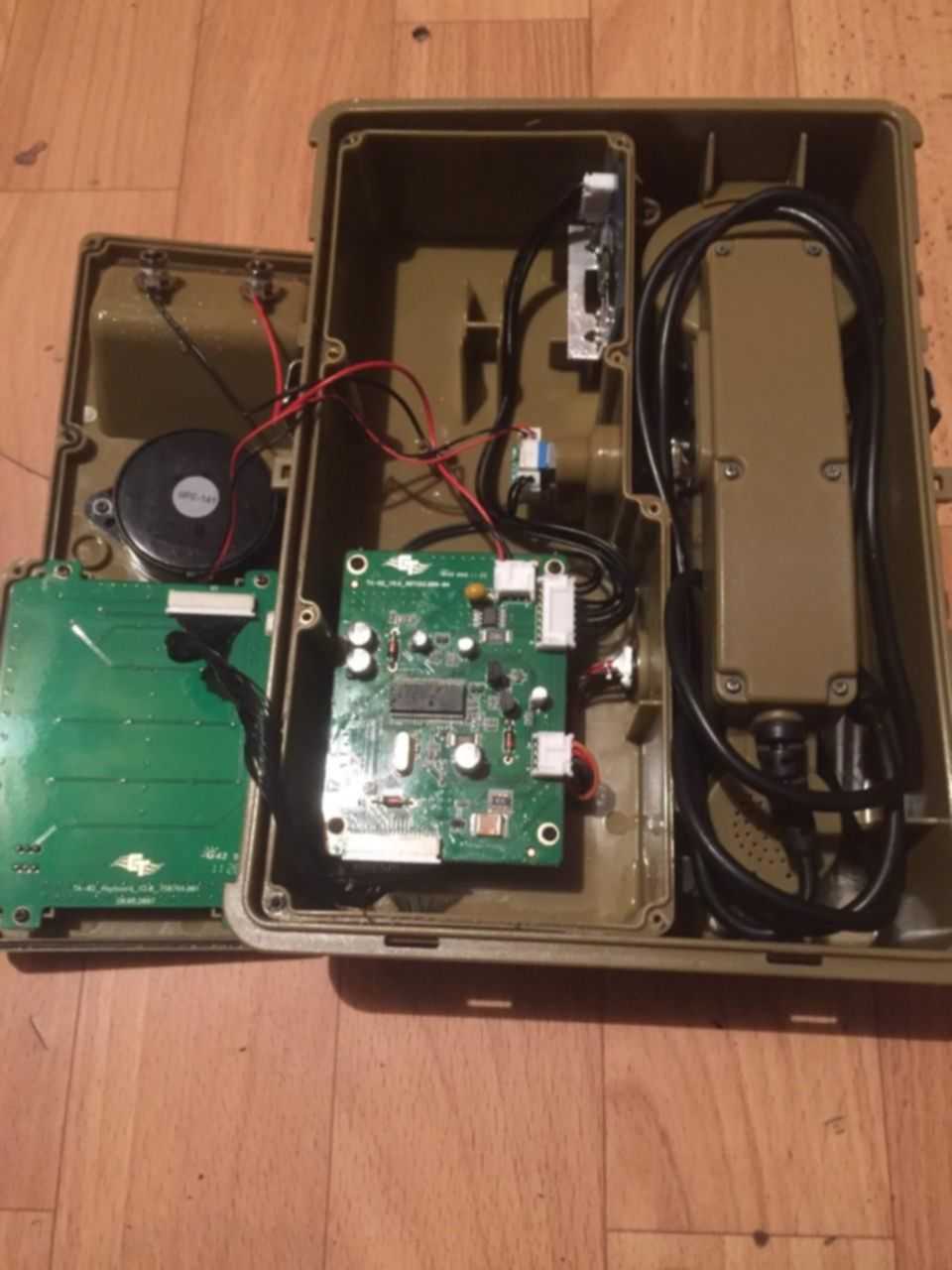

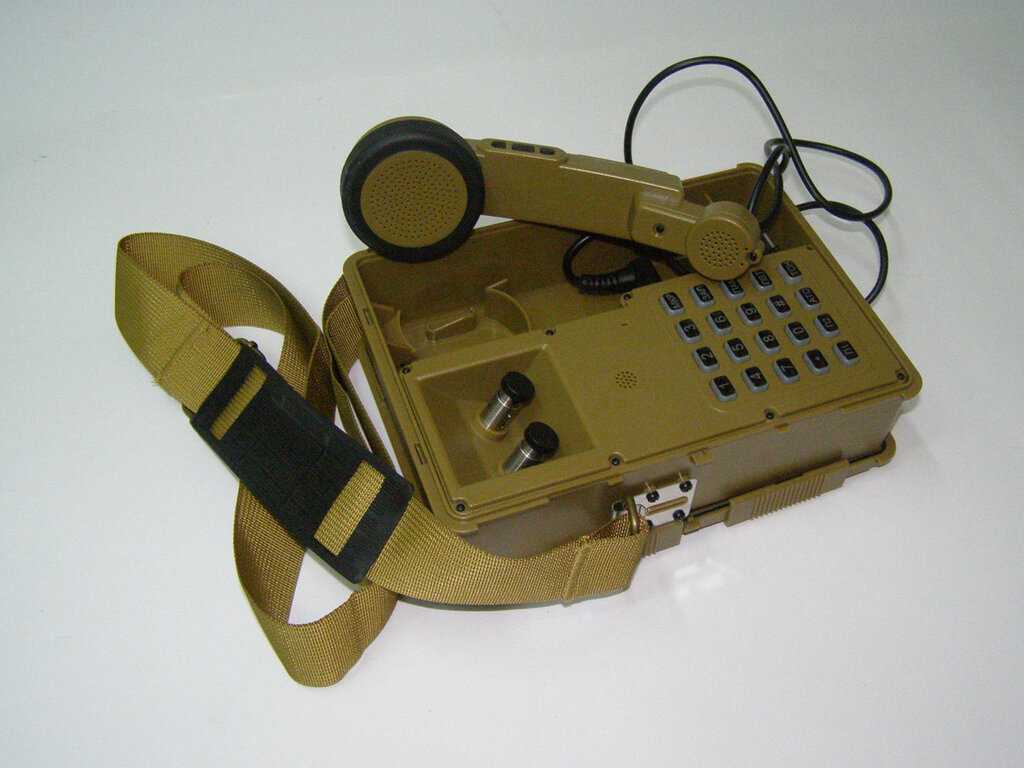

терминал абонентский П-380К-ТА-02	48	30	24
кабель 220 В	2	2	1
кабель 27 В/12 В	4	2	2
кабель бортсети	2	2	1
кабель ЛВС тип 2	1	1	—
кабель ЛВС тип 3	8	8	5

Характеристики изделия

Изделие предназначено для подключения:

двадцати четырёх аналоговых абонентских двухпроводных линий связи с телефонными аппаратами ЦБ П-380К-ТА-02 (далее – ТА-02) или аппаратуры П-380А, или полевыми телефонами ТА-57 и ТА-88 (протяжённостью) до 10 км по кабелю П-274М, или П-380К-КМ-03, КМ-04, КМ-05 или Р-169АТС комплекса аппаратуры Р-169;
трёх цифровых линий связи G.SHDSL для автоматического соединения с коммутаторами (КМ-03, КМ-08, КМ-04, КМ-05) аппаратуры П-380К, Р-169Т комплекса аппаратуры Р-169 со скоростью передачи 1280 кбит/с (по двухпроводной линии протяжённостью) до 10 км по кабелю П-274М;
пяти линий Ethernet 10/100Base-T для подключения коммутаторов (КМ-03, КМ-08, КМ-04, КМ-05) аппаратуры П-380К, Р-169Т и Р-169АТС комплекса аппаратуры Р-169, локальных вычислительных сетей и (внешних) компьютеров.

установление автоматического соединения абонентов ТА-02 между собой и абонентами сети, образованной аппаратурой П-380К, а так же абонентами ТФОП;
индикацию состояния системы питания и состояния линий G.SHDSL;
встроенную защиту от образования петель связи при подключении внешних цифровых интерфейсов;
функциональную диагностику состояния коммутатора и соединительных линий.

Для питания коммутаторов может использоваться:

автономное питание от блока АКБ-02;
сеть переменного тока напряжением 220 В;
сеть постоянного тока напряжением от 11 В до 29 В.

Электропитание ТА-02 осуществляется по абонентской линии от коммутатора КМ-08. Заряд АКБ-02 производится от сети 220 В через блок питания БПКМ-08. Мощность, потребляемая коммутатором КМ-08, не более 25 Вт (при шести активных абонентах на линиях ЦБ).

Источник

Главные вкладки

Просмотр (активная вкладка)
Результаты

Коммутатор АКЧС-06 является промежуточным аналоговым абонентским устройством оборудования аппаратуры магистральной связи совещаний, предназначенным для работы по четырехпроводным линиям связи в цепи ТЧ-канала и продолжает линейку аналоговых четырехпроводных коммутаторов типа АКЧС-05, отличительной особенностью которого является:

— использование внешнего источника питания постоянного тока с напряжением +24 В

— расширение подключаемых четырехпроводных каналов до шести

В остальном функционально изделие остается прежним и конструктивно представляет собой набор аналоговых сумматоров со схемой компенсации, гальванической трансформаторной развязкой, ручной блокировкой и индикацией пяти входящих и пяти исходящих каналов четырехпроводной системы селекторной связи. Шестой канал приема-передачи предназначен для подключения ТЧ-канала, всегда включен и не имеет возможности блокировки соединения. Коэффициент передачи сквозного канала коммутатора (вход — выход) равен единице. Схема коммутатора построена таким образом, что обеспечивает подавление собственного (обратного) сигнала порядка -43db.

Коммутатор АКЧС-06 предназначен для согласования нескольких оконечных четырехпроводных устройств, типа ОКСС-1 и (или) ОКСС-2, ОКСС-2.2 с одним ТЧ-каналом МГТС или базовой станцией селекторной связи для организации подключения оконечных устройств в единую схему четырехпроводного селекторного совещания. Коммутатор можно использовать и для организации локального (в пределах одной организации) четырехпроводного селектора. Использование в схеме коммутатора АКЧС-06 преобразователя МПК4-2.1 позволяет удаленно, используя обычный проводной или сотовый телефон, принять участие в четырехпроводном селекторном совещании. Для соединения нескольких коммутаторов в единую коммутационную схему можно использовать любой из каналов приемо-передачи. Примеры схем комплексного использования оборудования АКЧС совместно с оборудованием ОКСС-2.2 и МПК4-2.1 см. здесь.

Коммутатор АКЧС-06 размещен в пластмассовом корпусе размером 200х120х40мм, на передней панели которого имеются:

10 независимых кнопок для возможности оключения любого из 5-ти каналов
10 светодиодных индикаторов для визуального отображения включения канала
индикатор включения изделия

На задней панели расположениы:

5 портов для подключения 5-ти каналов приема — передачи с возможностью блокировки соединения («Вх/вых1» — «Вх/вых5», разъем TJ6P4C)
5 портов для подключения 5-ти линий каналов приема с возможностью блокировки соединения («Вых1» — «Вых5», разъем TJ6P4C)
1 порт для подключения одного канала приема — передачи без возможности блокировки соединения («Вх/вых6», разъем TJ6P4C)
1 порт для подключения одной линии канала приема без возможности блокировки соединения («Вых6», разъем TJ6P4C)
1 гнездо для подключения внешнего источника питания

Технические характеристики коммутатора АКЧС-06

Общие:

Источник питания

Габаритные размеры

Коэфициент передачи сквозного канала

Отношение сигнал/шум

Частотный диапазон

Вес изделия

+ 24В / 0,5А

200х120х40мм

1± 2%

-79дб

300-3400Гц

не более 600гр

Приёмный канал:

Кол-во каналов

Отключаемых

Не отключаемых

Входное сопротивление

Входная ёмкость

Вход канала

6шт

5шт

1шт

600 ом

1мкф

трансформаторный

Передающий канал:

Кол-во каналов

Отключаемых

Не отключаемых

Выходное сопротивление

Выходная ёмкость

Макс. уровень выходного напряжения

Выход канала

6шт

5шт

1шт

600 ом

1мкф

~7В

трансформаторный

Технические характеристики изделия АКЧС-06 соответствуют требованиям «Общих характеристик каналов ТЧ» на аналоговое оконечное оборудование согласно «Норм на электрические параметры каналов тональной частоты магистральной и внутризоновых первичных сетей», утвержденные приказом № 43 Мин. Связи РФ от 15.04.96г: 1.1.Полоса эффективно передаваемых частот 300-3400Гц; 1.2.Номинальная величина входного сопротивления четырехпроводного канала 600Ом

Стоимость изделия с 01.02.2022 составляет 23400руб (в т.ч. НДС)

Вы собираетесь скачать файл с целью:

Вложение	Размер
teh.pasport_akchs-06_mod.01.pdf	972.78 КБ

Описание конструкции

Главная часть комплекса «Точка-У» — ракета 9М79-1. Она 1-ступенчатая, состоит из ракетной части, включающей в себя двигатель и приборы управления, и головной части – собственно боевого заряда. Двигатель – твердотопливный, с одним составным соплом. Топливный заряд при старте поджигается пиропатронами, соединенными с воспламенителем.
