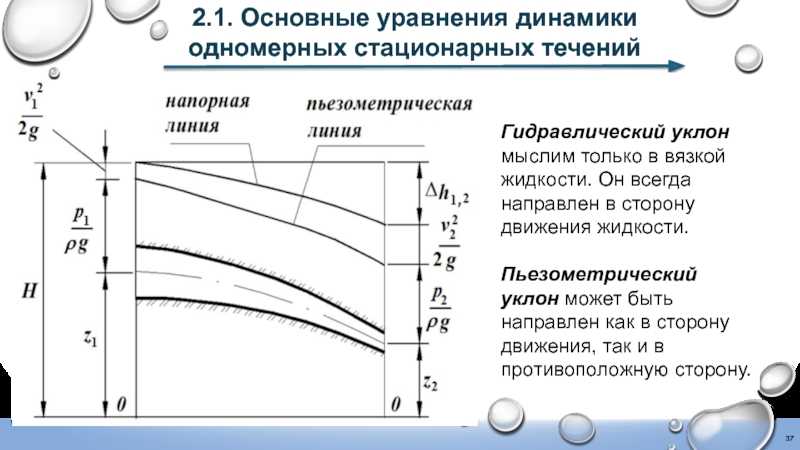

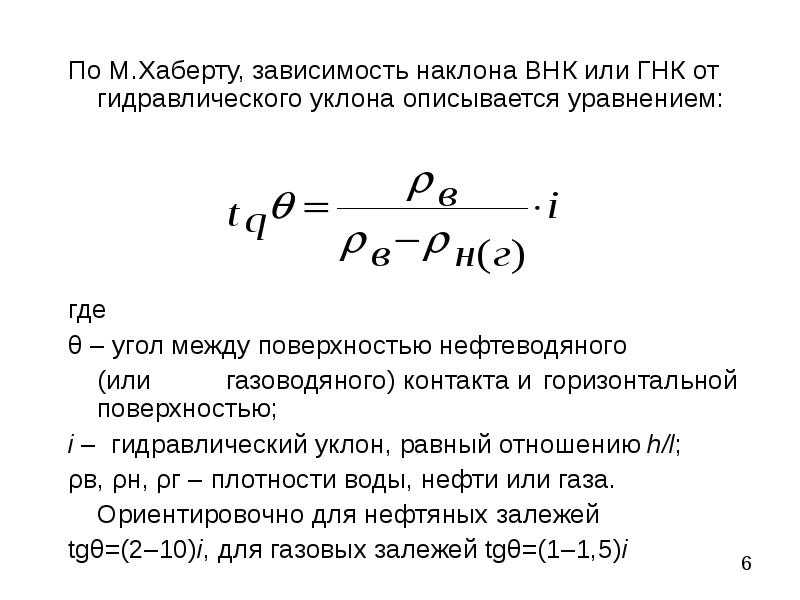

Гидравлический уклон (гидравлический градиент) — потери уд. энергии (напора)жидкости
на единицу длины потока:

где dh — потеря
напора на длине ds, выражение в скобках (трёхчлен Бернулли, см. Бернулли
уравнение) — уд. энергия потока. В частном случае движения в трубах с пост.
диаметром (равномерное движение), когда кинетич. энергия по длине потока не

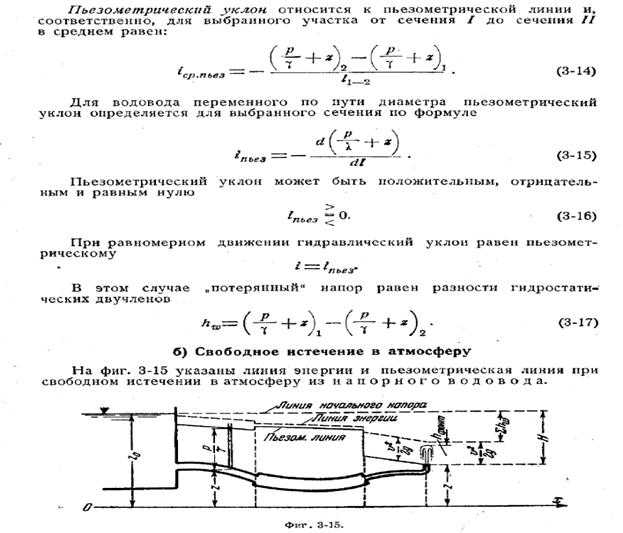

изменяется, Г. у. совпадает с пьезометрическим уклоном, а при равномерном
движении в каналах — с уклоном дна канала.

к библиотеке
к оглавлению
FAQ по эфирной физике
ТОЭЭ
ТЭЦ
ТПОИ
ТИ

Знаете ли Вы, что любой разумный человек скажет, что не может быть улыбки без кота и дыма без огня, что-то там, в космосе, должно быть, теплое, излучающее ЭМ-волны, соответствующее температуре 2.7ºК. Действительно, наблюдаемое космическое микроволновое излучение (CMB) есть тепловое излучение частиц эфира, имеющих температуру 2.7ºK. Еще в начале ХХ века великие химики и физики Д. И. Менделеев и Вальтер Нернст предсказали, что такое излучение (температура) должно обнаруживаться в космосе. В 1933 году проф. Эрих Регенер из Штуттгарта с помощью стратосферных зондов измерил эту температуру. Его измерения дали 2.8ºK — практически точное современное значение. Подробнее читайте в FAQ по эфирной физике.

НОВОСТИ ФОРУМАРыцари теории эфира

10.11.2021 — 12:37: ПЕРСОНАЛИИ — Personalias -> — Карим_Хайдаров.10.11.2021 — 12:36: СОВЕСТЬ — Conscience -> — Карим_Хайдаров.10.11.2021 — 12:36: ВОСПИТАНИЕ, ПРОСВЕЩЕНИЕ, ОБРАЗОВАНИЕ — Upbringing, Inlightening, Education -> — Карим_Хайдаров.10.11.2021 — 12:35: ЭКОЛОГИЯ — Ecology -> — Карим_Хайдаров.10.11.2021 — 12:34: ВОЙНА, ПОЛИТИКА И НАУКА — War, Politics and Science -> — Карим_Хайдаров.10.11.2021 — 12:34: ВОЙНА, ПОЛИТИКА И НАУКА — War, Politics and Science -> — Карим_Хайдаров.10.11.2021 — 12:34: ВОСПИТАНИЕ, ПРОСВЕЩЕНИЕ, ОБРАЗОВАНИЕ — Upbringing, Inlightening, Education -> — Карим_Хайдаров.10.11.2021 — 09:18: НОВЫЕ ТЕХНОЛОГИИ — New Technologies -> — Карим_Хайдаров.10.11.2021 — 09:18: ЭКОЛОГИЯ — Ecology -> — Карим_Хайдаров.10.11.2021 — 09:16: ЭКОЛОГИЯ — Ecology -> — Карим_Хайдаров.10.11.2021 — 09:15: ВОСПИТАНИЕ, ПРОСВЕЩЕНИЕ, ОБРАЗОВАНИЕ — Upbringing, Inlightening, Education -> — Карим_Хайдаров.10.11.2021 — 09:13: ВОСПИТАНИЕ, ПРОСВЕЩЕНИЕ, ОБРАЗОВАНИЕ — Upbringing, Inlightening, Education -> — Карим_Хайдаров.

Уравнение баланса напоров

Целью одного из наиболее распространенных видов гидравлического расчета является определение потерь напора при перемещении жидкости по трубопроводу.

Найдем потери участка трубопровода длиной l и диаметром D, с нефтеперекачивающей станцией (НПС) в начале. В основе расчета потерь напора используется известное уравнение Бернулли, имеющее вид

, (6.1)

где Р₁ и Р₂ – давление в начальном и конечном сечениях трубопровода, соответственно; z₁ и z₂ – высотные отметки этих сечений; υ₁и υ₂ – средние скорости потока в них; h_1-2– потери напора на участке (на трение и местные сопротивления).

Поскольку, расход и диаметр участка постоянны, то скорость потока в трубопроводе также будет неизменной, и скоростные составляющие уравнения обычно исключаются ввиду равенства.

Т.к. МН характеризуется значительной протяженностью, то для упрощения расчета потери с точностью достаточной для инженерных расчетов принимают

h_м– потери напора на местных сопротивлениях, h_л– потери напора на преодоление сил вязкостного трения

Тогда полные потери по формуле Блазеуса составят

. (6.3)

С учетом вышесказанного уравнение Бернулли примет вид

(6.4)

В магистральном нефтепроводе давление в перекачиваемой среде создается и поддерживается с помощью насосов, расположенных на НПС. Это давление является избыточным. Согласно основному уравнению гидростатики, оно равно

, (6.5)

Тогда напор, развиваемый насосом (НПС) найдется как

. (6.6)

Соответственно остаточный напор в конечном сечении участка нефтепровода будет равен

. (6.7)

С другой стороны начальный напор Н₁, складывается из подпора Н_п, необходимого для безкавитационной работы основных центробежных насосов, напора, развиваемого основными насосами НПС Н_ст и внутристанционных потерь h_вн в обвязке перекачивающего оборудования (принимается 15м):

. (6.8)

Тогда уравнение Бернулли после изменений примет вид

, (6.9)

Данное уравнение называется уравнением баланса напоровдля одного перегона. Если перекачка ведётся «из насоса в насос», когда подпорные насосы необходимы только на головной нефтеперекачивающей станции (ГНПС), а подпором для ПНПС будет ΔН, то величина остаточного напора должна быть не меньше допустимой высоты всасывания ΔН_д из условия безкавитационной работы основных насосов

(6.10)

Также напор развиваемый станцией (с учетом подпора) не должен превышать допустимого Н_доп из условия прочности трубопровода

(6.11)

Для магистрали в целом уравнение баланса напоров будет выглядеть следующим образом

, (6.12)

где L – длина всей магистрали, м; n – количество НПС; Н_к – напор в конце магистрали, учитывающий потерю напора в трубопроводах конечного пункта h_кп и высоту уровня взлива Н_р в резервуаре, Н_к принимают от 20 до 40 метров.

Таким образом, согласно уравнения баланса напоров, напоры, развиваемые насосными станциями, расходуются на:

а) потери напора на трение;

б) потери напора на местные сопротивления;

в) на преодоление разницы высот конца и начала перегона;

г) на подпор между станциями или на обеспечение Н_к.

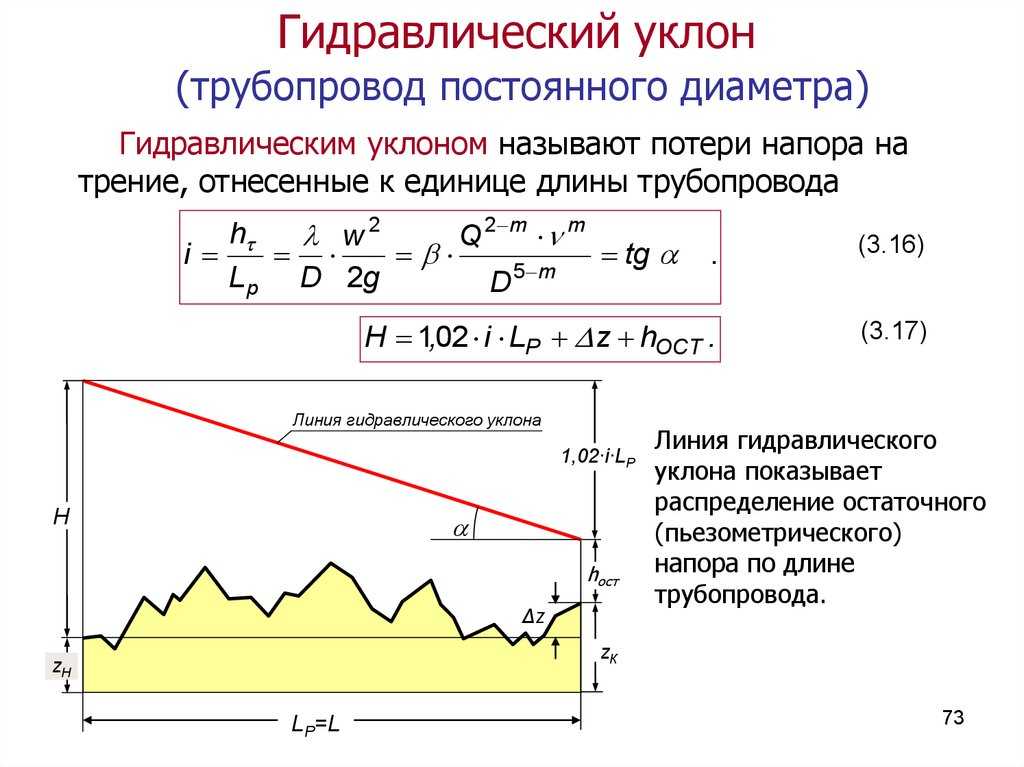

Линия — гидравлический уклон

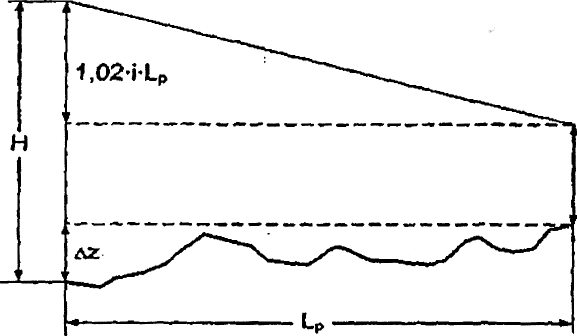

Профиль трассы с линией гидравлического уклона.

Физически линия гидравлического уклона может быть представлена как ось воображаемого трубопровода или желоба, в верхний конец которого жидкость подается насосами, а оттуда движется самотеком под влиянием собственной тяжести, причем скорость движения ее соответствует скорости в реальном трубопроводе. Отсюда и происходит само понятие гидравлического уклона.

Поскольку линия гидравлического уклона проходит всюду значительно выше профиля трубопровода, то давление во всех его сечениях выше упругости насыщенных паров транспортируемой жидкости и парогазовые полости в трубопроводе отсутствуют.

Поскольку линия гидравлического уклона проходит всюду значительно выше профиля трубопровода, то давление во всех его сечениях выше упругости насыщенных паров бензина ( ру 0 07 МПа) и парогазовые полости в трубопроводе отсутствуют.

Анализ линий гидравлического уклона на рис. 5.7 приводит к интересному практическому выводу, что при использовании старого метода в случае несоответствия потерь давления с расчетным перепадом давления целесообразно корректировать диаметры начальных участков в сторону их уменьшения или конечных участков в сторону их увеличения.

Изменение давления по длине линейного участка трубопровода в зависимости от интенсивности утечки.

Излом линии гидравлического уклона в точке Е указывает на наличие утечки.

Наличие на линии гидравлического уклона скачков напора приводит к тому, что при прохождении границы раздела нефтей с различными плотностями и вязкостями через промежуточную перекачивающую станцию режим ее работы изменяется, и в трубопроводе генерируются волны давления, распространяющиеся вверх и вниз по потоку.

Точка пересечения линии гидравлического уклона с профилем трассы соответствует месту расположения второй станции. Место расположения следующей станции определяется аналогично. В качестве проверки выполняются построения для последней станции. Если все расчеты и построения выполнены верно, то линия гидравлического уклона должна прийти точно в конечную точку нефтепровода.

При помощи линии гидравлического уклона, нанесенной на чертеж профиля трассы, решаются графическим построением многие практические задачи гидравлики трубопроводов.

Физическая интерпретация линии гидравлического уклона предусматривает самотечное перемещение жидкости по открытому желобу со скоростью, соответствующей условиям реального трубопровода.

Схема определения местоположения самотечных участков.

Продолжаем строить линию гидравлического уклона.

Продолжаем строить линию гидравлического уклона. Оказывается, что в точке К эта линия вторично подходит к профилю трубопровода на расстояние ру / рд. Следовательно, внутри трубопровода давление опять становится равным упругости насыщенных паров и в нем должна существовать парогазовая полость; точка К, — это конец второго самотечного участка. Его начало, точка Л, — еще одна перевальная точка. Таким образом, найден второй самотечный участок К Я. Линия К Я, гидравлического уклона на этом участке проходит параллельно профилю нефтепровода на расстоянии Ру / рд от него.

В начале периода линия гидравлического уклона была близкой к прямой. В конце периода картина довольно резко изменилась. Расчеты эффективного диаметра участков нефтепровода показали, что в начале трубопровода отложений не было.
