Пассажирские вагоны

Каким образом обеспечивается комфорт пассажиров

В вагонах составов дальнего следования предусматриваются, помимо всего прочего:

• рундуки под багаж под нижними полками;

• газетодержатели;

• брюкодержатели;

• крючки-вешалки;

• откидные поручни на вторых полках, предотвращающие падение пассажиров;

• откидные столики;

• потолочное освещение.

рундуки под багаж под нижними полками;

газетодержатели;

брюкодержатели;

крючки-вешалки;

откидные поручни на вторых полках, предотвращающие падение пассажиров;

откидные столики;

потолочное освещение.

Для хранения багажа в плацкартных вагонах дополнительно предусматриваются третьи полки, расположенные выше вторых. В купейных вещи можно складывать в нишу, оборудованную над потолком коридора.

Столики в вагонах дальнего следования располагаются между двумя поперечными диванами. В плацкартах нижний боковой диван имеет особую конструкцию. В дневное время средняя его часть выдвигается, переворачивается и образует собой столик. Для удобства пассажиров, купивших билет на верхние полки, в вагонах дальнего следования, помимо всего прочего, предусматриваются подъемные лесенки или ступень.

Сидячие вагоны РЖД оборудованы в основном только креслами. Уборная в таких поездах предусматривается обычно только одна — в голове состава. В последнее время по железным дорогам России начали курсировать и более комфортные современные межобластные поезда. Туалеты предусматриваются в каждом из вагонов таких составов. Также новые межобластные поезда оснащаются и кондиционерами.

Особенности вагонов и их виды

Вагон – железнодорожная единица подвижного состава, предназначенная для перемещения по рельсам, чаще она относится к категории несамоходных и приводится в движение под действием третьей силы.

Впервые вагоны появились в XIX веке, когда изобретатели представили паровозы, хотя их прототипы, которыми называют вагонетки, были придуманы еще раньше. Модели, имеющие внешний вид, соответствующий современному, стали разрабатываться только к середине XX века.

Первые вагоны отличались малой вместимостью и недостаточной грузоподъемностью. При этом поезда имели массу проблем.

Железнодорожные вагоны делят на несколько видов, где основными выступают две категории:

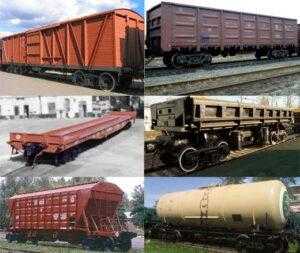

• грузовые же используются для доставки грузов. Они имеют разные формы, соответствующие конкретным типам транспортируемых поездом товаров.
• пассажирские предназначены для перевозки людей до точки назначения и могут использоваться на коротких либо длинных маршрутах. Предполагаемое время в пути частично влияет на устройство вагона, так как требует повышенного комфорта и наличия спальных мест, если поезду предстоят долгие поездки.

Отдельно выделяют специальные подвиды вагонов, включая пожарные, почтовые, ремонтные и многие другие.

Современные технологии в производстве и ремонте вагонов

Во второй половине XX века произошло множество изменений, связанных со строительством поездов. Тогда же случился переход к цельнометаллическим кузовам, а также были скорректированы конструкции вагонов всех видов. Перемены коснулись и технологических процессов, ставших более автоматизированными и механизированными.

Современные технологии позволяют производить любую часть или сторону вагона с большей эффективностью и повышенным качеством. Заводы используют высокопроизводительные станки, а также внедряют автоматизированные линии для производства основных деталей.

Многие предприятия активно используют роботизированные системы для окончательного сбора железнодорожного транспорта.

Основным направлением для инженеров стало повышение прочности и надежности разрабатываемых моделей вагонов. Все части должны становиться намного крепче, обеспечивая повышенную безопасность.

Параллельно прорабатывается использование облегченных сплавов, а также рассматриваются варианты унификации производимого оборудования.

При этом активно внедряются прогрессивные технологии, повышающие эффективность труда коллектива.

Применяющиеся в производстве новых вагонов технологии позволят сделать любую из основных частей легкозаменяемой. Допустимо будет использовать даже детали от других моделей.

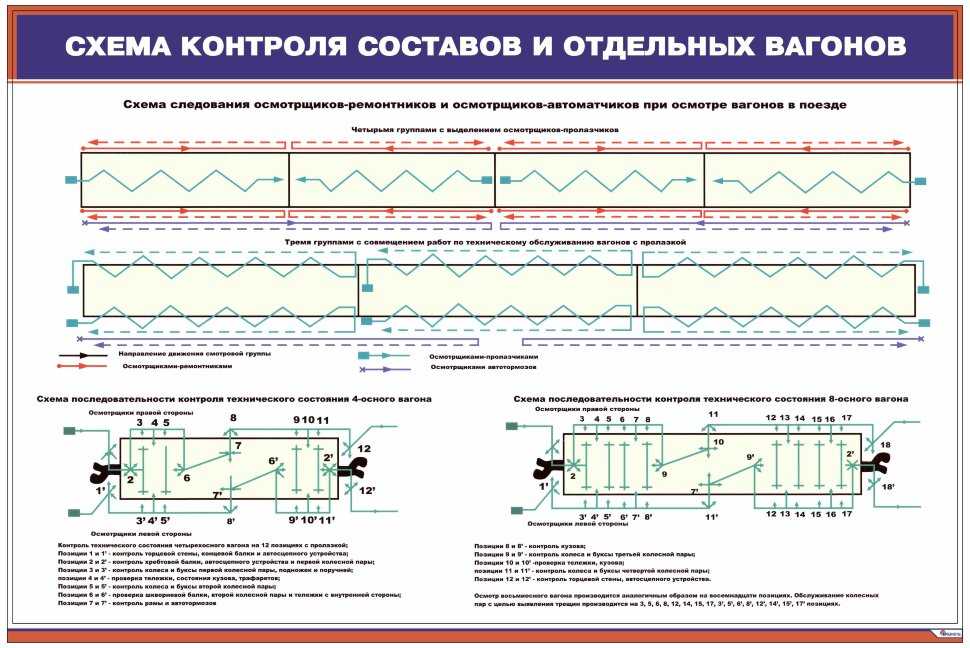

Все основные вагонные элементы, из которых состоят их отдельные части, регулярно проходят техобслуживание. РЖД выполняет проверку составов в специальных пунктах, где работники осматривают каждую деталь. Если одна из частей имеет неисправности, то перед выпуском вагона на линию производится ремонт с последующей проверкой состояния.

Технологии активно внедряют также в этой сфере. Предприятия повышают требования к правилам из технологической дисциплины, вводят в эксплуатацию новое автоматизированное оборудование, а также используют программное управление ремонтом и обслуживанием.

Многие задачи выполняют роботы, в том числе производят сварку или сборку основных частей, из которых состоят вагонные элементы.

Что собой представляют купейные вагоны

Такой подвижной состав, в свою очередь, классифицируется на:

• мягкие вагоны;

• жесткие;

• международного следования.

мягкие вагоны;

жесткие;

международного следования.

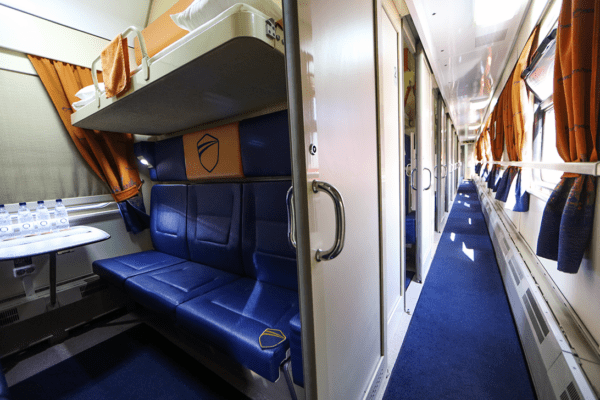

Внутри вагонов этой разновидности предусматриваются купе, закрывающиеся раздвижными дверями со стороны коридора. Стоит поездка в них дороже, чем в плацкартных или сидячих.

Мягкие вагоны относятся к высшей категории. В них предусматривается девять 2-местных купе. То есть рассчитаны они на 18 человек. Особенностью вагонов этой разновидности, в сравнении с другими, является отсутствие верхних полок.

Жесткие купейные вагоны рассчитаны на перевозку 36 пассажиров. Также в них предусматриваются 2 места для проводников. Купе в таких вагонах оснащены двумя поперечными диванами и двумя откидными полками.

Международные вагоны этой разновидности бывают I и II категорий. Первый тип подвижного состава рассчитан при этом на перевозку 22 человек. То есть в нем оборудовано 11 купе на 2 пассажира. Вагоны второго класса рассчитаны на перевозку 33 пассажиров. Купе в них предусмотрено также 11, но на 3 человека.

Слайд 37 Дефлектор конструкции А.М. ЧесноковаДефлекторы устанавливаются на крыше, вентиляционная

фланцем. Снизу дефлектор имеет крышку, которую по желанию пассажиров можно

закрывать или открывать вращающимся винтом. В вагонах отечественной постройки наиболее распространены дефлекторы конструкции Чеснокова. Дефлекторы работают на принципе использования эффекта эжекции. Их верхняя рабочая часть устроена таким образом, что в ней под воздействием протекающего потока воздуха происходит разрежение, благодаря чему воздух из вагона всасывается в трубу и уходит наружу.

1- конический патрубок; 2 — промежуточный патрубок; 3 фланец для установки дефлектора на крыше; 4 — кожух дефлектора; 5 — крышка; 6 — механизм регулирования количества удаляемого воздуха.

Пассажирский вагон: составные элементы и их назначение

Современные вагоны, предназначенные для пассажирских перевозок, состоят из стандартного набора основных частей. Правило касается любых моделей, входящих в составы всех действующих поездов, причем независимо от их названия или точки назначения. Поэтому различий в том, из каких частей состоят вагоны для пассажиров, нет, кроме отдельных особенностей у общих компонентов.

Кузов и рама

Основная часть конструкции любого современного вагона для пассажироперевозок представлена металлическим кузовом. Его размеры зависят от конкретного типа салона, но соответствуют установленным стандартам. Кузов всегда имеет места для установки дверей и окон, причем обязательно с обеих сторон.

Дополнительные проходы остаются на торцевых частях, чтобы члены экипажа или пассажиры могли свободно перемещаться по составу.

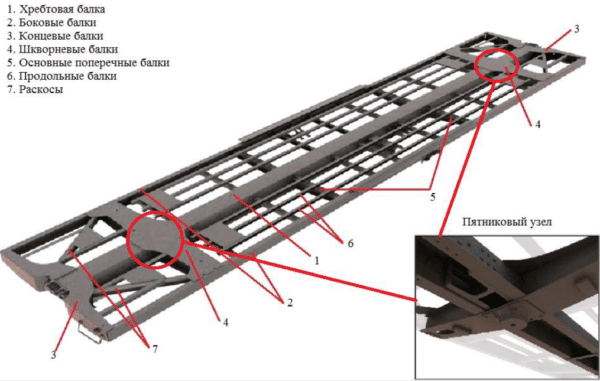

Кузов имеет жесткое основание в виде специальной рамы, которая состоит из нескольких элементов в форме балок. Она фиксирует все остальные детали в строгом положении, выступая одной из важнейших составных частей конструкции. Стандартные компоновки применяются в вагонах, предназначенных для метрополитена, пригородных электричек, фирменных поездов и любых моделей скорых.

Сцепные устройства

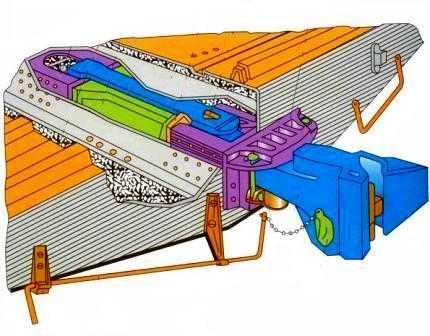

В основные части вагона также входят автосцепные устройства. Они позволяют присоединять одну единицу подвижного состава к другой, формируя полноценный поезд. Такие устройства бывают разных видов, включая автоматические, но их вид определяется конкретной моделью вагона.

Важной функцией автосцепок у пассажирского железнодорожного транспорта также выступает повышенная способность к поглощению ударов или толчков. Поэтому устроенная система минимизирует дискомфорт от поездки для пассажиров

Дополнительно к ним могут устанавливать специальные буферы, защищающие кузов при происшествиях.

Тележки и тормоза

Колесные тележки состоят из основной конструкции, фиксирующей остальные части, и колес, скрепленных осями. Именно от них зависит, насколько безопасным и мягким будет движение поезда по рельсам. Колесные пары также оказывают серьезное влияние на ограничения по скорости.

Тормозное оборудование внутри пассажирского поезда представлено автоматическими и ручными системами. Они позволяют максимально быстро остановить состав, в том числе с помощью пневматического тормоза.

Характеристики подобных систем влияют на общую безопасность, так как определяют то, сколько времени требуется на полную остановку, и задают надежность торможения.

Элементы интерьера

Основной частью пассажирского вагона для путешествующих выступает внутреннее обустройство. Схема распределения мест и их формат зависят от конкретного вида салона.

Последний бывает сидячим, плацкартным либо купейным. В последнем случае также выделяется вагонный формат СВ, отличающийся повышенным уровнем комфорта

Важной внутренней частью стали специальные межвагонные переходы, имеющиеся у большинства поездов

Формат размещения пассажиров всегда известен заранее. Он выступает основным критерием выбора билетов с местами на поезд.

Современные вагоны включают не только основную часть с местами для пассажиров. Также выделяются: общий коридор, специальные зоны с торговыми автоматами, санузлы и купе для проводников.

В большинстве поездов присутствуют тамбуры, хотя многие скоростные составы или вагоны из метро ими не оборудуются. Также в салон могут входить специальные зоны для перевозки багажа.

Бортовое оборудование

Система тушения в пассажирских вагонах

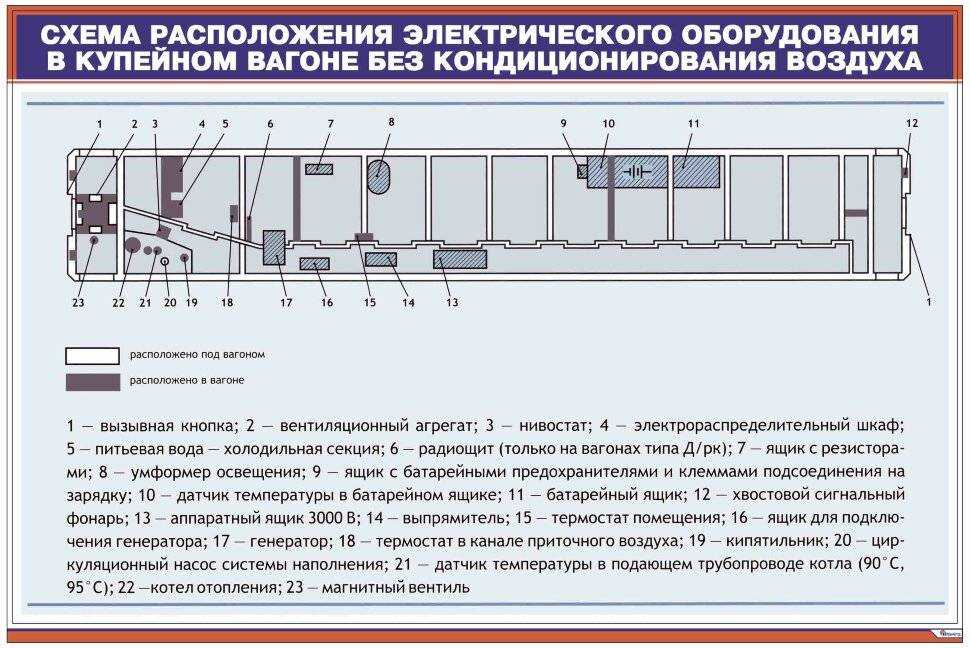

Пассажирские поезда оснащаются массой дополнительного оборудования. К нему относятся системы, отвечающие за комфорт, включая кондиционирование, отопление, вентиляцию и освещение.

Также на борту присутствует противопожарное оборудование, позволяющее избежать распространения огня или предотвратить возгорание. Дополнительно вагоны могут оснащаться механическими элементами для посадки инвалидов.

Большинство систем управляются из экипажной части вагона, которая размещена в отдельном техническом помещении. Доступ для пассажиров к нему запрещен.

Поэтому войти или произвести регулировку могут только проводники либо другие члены экипажа. Внутри штабных вагонов имеются дополнительные помещения технического назначения.

Грузовой вагон: список и назначение составных частей

Грузовые модели отличаются по строению вагонов от пассажирских. Они могут являться особыми видами транспортных единиц, что выступает основной классификацией и позволяет им называться конкретными наименованиями. Например, полувагоном, хоппером, цистерной, платформой, контейнером или бункером.

Кузов и рама

Модели вагонов, предназначенных для грузоперевозок, имеют нестандартный кузов. Он зависит от способа размещения перевозимых товаров. Например, для нефтепродуктов используются цистерны, а для муки – бункеры. Каждый тип вагона состоит из основной емкости для транспортировки и дополнительных деталей.

Контейнеры могут оснащаться торцевыми люками, а также передними и задними дверями. Иногда главные емкости состоят из нескольких независимых сосудов внутри.

Рама у грузовых поездов отличается усиленной конструкцией, позволяющей перевозить тяжелые части техники или иного оборудования. Нередко такие модели также состоят из вспомогательных обшивок на кузове, включая теплоизоляционные. Иногда вся конструкция относится к цельным. Тогда рама будет неотъемлемой частью кузова.

Сцепные устройства

Важнейшей частью конструкции вагонов грузового типа стали устройства автосцепки. Они должны обеспечивать надежное соединение всех элементов, из которых состоит поезд, и поддерживать их одним целым.

Автосцепка на грузовых составах схожа с аналогами от пассажирских. Она тоже обеспечивает защиту от ударов, смягчая любые внезапные толчки или рывки. Поэтому груз остается сохранным даже при резком торможении или проезде неровностей на путях.

Тележки и тормоза

Большинство товарных вагонов относятся к категории четырехосных, хотя также встречаются модели с шестью или восьмью осями. То, со скольки колесами движется состав, определяет его возможности по нагрузке.

Наиболее грузоподъемные платформы оборудованы 36 колесными парами. Они способны перевозить сверхтяжелые объекты.

Тормозное оборудование грузового поезда состоит из базовых элементов, но должно обладать повышенной мощностью. Его используют как для полной остановки, так и для снижения скорости движения на маршруте.

Подъемные устройства

Некоторые грузовые модели оснащаются подъемными устройствами. Например, встроенным крановым оборудованием. При этом у большинства есть возможности также для выполнения разгрузки. Многие контейнеры имеют специальное окно, позволяющее быстро разгрузить сыпучий товар.

Для загрузки могут использоваться не только подъемные части вагонов, но и вспомогательные элементы.

Например, для размещения автомобилей или спецтехники внутри автомобилевоза не требуется поднимать транспорт краном вручную. Достаточно откинуть заднюю дверь и загнать машины с платформы.

Дополнительное оборудование

Транспортировочные модели часто оснащаются дополнительным оборудованием. Например, транспондерами. Они позволяют отслеживать прохождение поездом контрольных участков на маршруте, упрощая учет на станциях и сокращая время доставки. Иногда на борту размещают и защитные системы, предотвращающие доступ к товару со стороны третьих лиц.

Не менее важным становится крепежное оборудование. Его набор зависит от модели вагона, а также требований отправителя

Поэтому последнему важно в кратком виде изобразить схему размещения товара и заранее уведомить перевозчика об ограничениях. В качестве крепежа могут выступать разные элементы, включая стяжные ремни.

Переходная площадка

Одним из основных узлов вагонов стали переходные площадки, размещенные в торцах. Они состоят из лестниц, поручней и небольшой зоны для прохода. Главной целью их установки стали обеспечение безопасного перехода через пути, когда там стоит поезд, и исключение попыток пролезть между колес.

Также на площадке могут перевозиться некоторые категории работников ЖД или охраны. Хотя чаще это касается крытых моделей. При этом пересекать поезд по площадке, если тот начал движение, нельзя.

Что нужно знать о сидячих вагонах в поездах РЖД

В чем отличия вагона 2б от вагона 2х в двухэтажном поезде

Общий вагон в поезде РЖД: что это такое и сколько в нем мест

В каких поездах есть новые вагоны — основные сведения

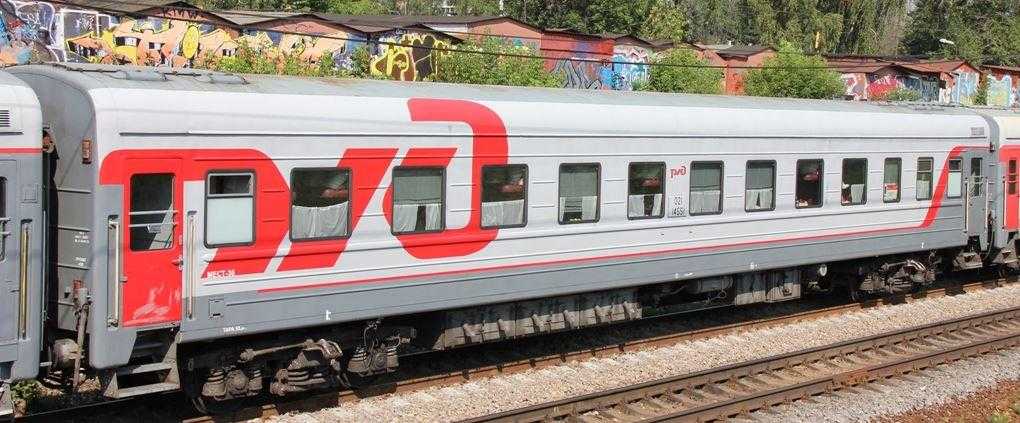

Что представляет собой пассажирский вагон

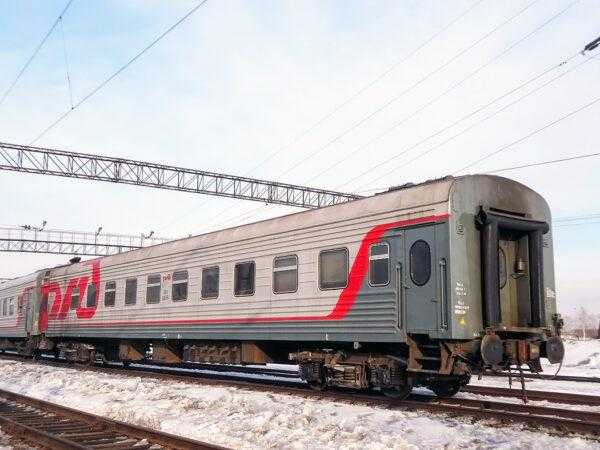

Пассажирский вагон — это составная часть поезда, предназначенная для перевозки пассажиров. Вагоны пассажирских поездов различаются по своей конструкции и предназначению, но основной целью каждого из них является комфортная и безопасная перевозка пассажиров.

Вагоны пассажирских поездов могут быть разных типов, таких как:

• Сидячие вагоны, в которых пассажиры могут занимать места непосредственно во время поездки;
• Купейные вагоны, в которых пассажирам предоставляются отдельные купе для проживания во время длительных поездок;
• Плацкартные вагоны, в которых пассажиры спят на раздвижных полках в открытых залах;
• Спальные вагоны, в которых пассажирам предоставляются отдельные каюты с кроватью для ночного сна;
• Ресторанные вагоны, в которых пассажиры могут поесть и провести время во время поездки.

Пассажирский вагон может иметь разную вместимость, в зависимости от типа и конструкции. Некоторые вагоны предназначены для небольшого количества пассажиров, в то время как другие могут вмещать до нескольких сотен человек. Вагоны оснащены сиденьями, спальными местами, столами, перегородками и другими элементами, чтобы обеспечить максимальный комфорт пассажиров во время поездки.

Пассажирские вагоны также оснащены системами безопасности, такими как противопожарные устройства, системы экстренного торможения и системы пожарной сигнализации. Эти системы способствуют защите пассажиров в случае аварий или чрезвычайных ситуаций.

В пассажирских вагонах также часто есть общественные помещения, такие как туалеты, умывальники, пункты общественного питания, а также другие удобства, чтобы удовлетворить потребности пассажиров во время поездки.

Таким образом, пассажирский вагон представляет собой специально оборудованное пространство в составе поезда, предназначенное для комфортной и безопасной перевозки пассажиров во время поездки.

ОСНОВНЫЕ ЧАСТИ ВАГОНА

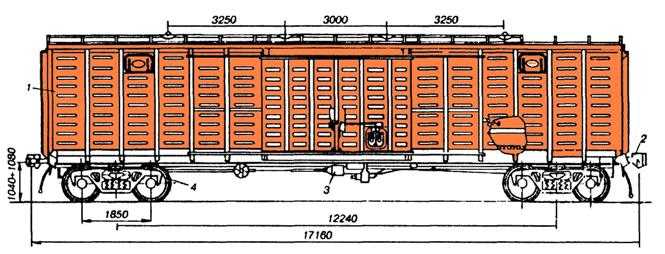

Независимо от назначения и типа все вагоны состоят из четырех основных элементов (узлов):

• кузова 1,
• ходовых частей 4,
• ударно-тяговых устройств 2,
• тормозного оборудования 3 .

Кузов вагона предназначен для размещения пассажиров или грузов. Конструкция кузова зависит от типа вагона. Все кузова имеют устройства, необходимые для обеспечения сохранности перевозимого груза или комфорта пассажиров. У большинства нагонов основанием кузова является рама.

Кузов пассажирского вагона состоит из рамы, боковых и торцовых стен, пола, крыши, дверей, окон и соответствующего внутреннего оборудования (систем электрооборудования, отопления, вентиляции, освещения, водоснабжения, диванов для лежания или сидения, багажных полок и др.). Кузова грузовых вагонов открытого типа имеют раму с настилом пола, боковые и торцовые стены или борта, а закрытого типа — дополнительно еще крышу. У цистерн безрамной конструкции кузовом является котел, рамной конструкции — рама с котлом. Кузова пассажирских, изотермических и некоторых специальных грузовых вагонов имеют теплоизоляцию для поддержания необходимого температурного режима Особенностью вагонов-хопперов является кузов, имеющий наклонные торцовые стены для выгрузки груза самотеком и разгрузочные бункера в нижней части. Вагоны-думпкары имеют кузов, наклоняющийся при выгрузке груза, и борта, откидывающиеся при наклоне кузова.

Ходовые части служат опорой кузова и направляют движение вагона по рельсовому пути с необходимой плавностью хода. К ходовым частям относятся тележки , состоящие из колесных пар, букс, рессорного подвешивания, рам, надрессорных балок и др.

Ударно-тяговые устройства служат для сцепления вагонов между собой и с локомотивом, а также для передачи силы тяги от локомотива к вагонам и смягчения ударов, возникающих при сцеплении или изменениях режима движения. На вагонах железных дорог России и стран СНГ в качестве ударно-тяговых приборов применяют автосцепное устройство. Его размещают в консольных частях рамы вагона.

Тормозное оборудование предназначено для уменьшения скорости движения или остановки поезда, а также удержания его на месте. Тормоза бывают ручные и автоматические. Вагоны грузового и пассажирского парков оборудованы автоматическими тормозами, а часть вагонов — дополнительно и ручными. Автоматические тормоза обычно приводятся в действие с локомотива, а в случае необходимости из вагона (стоп-краном). При разрыве состава тормоза срабатывают автоматически, без участия человека. Тормозное оборудование установлено частично на раме кузова и частично на тележках вагона.

Назад <<< >>> Вперед

Различия между грузовыми и пассажирскими вагонами

Хотя списком основных частей поезда пассажирские и товарные вагоны остаются максимально схожими, они состоят из деталей, обладающих несравнимо разными характеристиками. Связано это с требованиями к перевозкам.

Основные отличия:

• формат кузова – все пассажирские вагоны всегда состоят из схожих конструкций, грузовые же представляют собой абсолютно разные виды емкостей;
• количество колесных пар – грузовые модели чаще состоят из тележек с повышенным количеством колес для большей грузоподъемности;
• переходные площадки – модели для пассажироперевозок обычно не имеют площадок, кроме межвагонных переходов;

• оснащение – пассажирские салоны состоят из элементов, обеспечивающих комфорт при поездке, в грузовых же оснащение направлено на безопасную перевозку товара;
• устройство тормозных систем – используемые на товарных вагонах основные тормоза имеют меньшую скорость срабатывания, но отличаются долговечностью.

Поезда состоят также из локомотивов, обеспечивающих тягу состава. Они тоже имеют ряд отличий. Например, пассажирские способны обеспечивать большую скорость, но обладают меньшими грузоподъемностью и силой тяги.
