Как происходит забор воды пожарной машиной из разных источников

Как работает насос для повышения давления воды

Плохой напор из крана или невозможно одновременно использовать две водоразборные точки? Это наиболее частые признаки недостаточного давления воды в системе водоснабжения . Часто давления в трубах бывает недостаточно для работы стиральной или посудомоечной машины, котла с автоматикой, душевой кабины или ванны с гидромассажем.

В городском водопроводе по норме давление должно составлять около 4 атм. Однако в реальности значение гораздо ниже. По нормам давление на изливе должно быть не ниже 0,3 атм, но и такое значение не обеспечивает комфортного пользования сантехникой. В частном доме насосы для воды ставятся для решения иной проблемы – слабой подачей воды на второй этаж.

Важно! Если вы заметили, что в трубопроводе вашего дома недостаточное давление, не спешите покупать насос для повышения давления воды. Возможно, причина кроется в старых, забившихся трубах. Проверьте систему

Если все коммуникации в хорошем состоянии – необходим насос

Проверьте систему. Если все коммуникации в хорошем состоянии – необходим насос.

Итак, какое же оборудование может использоваться для данной цели? И как осуществляется его работа? Все очень просто. В водопроводную систему встраивается насос, в основе функционирования которого лежит центробежная сила. Установленная в корпусе крыльчатка под действием крутящего момента направляет жидкость из входного патрубка и выдает необходимый объем на выходе, откуда она подается к точкам водоразбора. Работа электродвигателя насоса для повышения давления воды осуществляется от электросети.

По принципу работы различают следующие типы.

Автоматический насос имеет датчик протока, который реагирует на прохождение воды по трубе. Когда она проходит по трубе, происходит автоматическое включение устройства – давление повышается. То есть включение происходит только при потреблении воды – открытии крана, работе бытовой техники и т.д. Автоматика надежна и позволяет экономить электроэнергию. Как правило, цена на насос для повышения давления воды выше, чем у аналогов постоянного действия. Но, как показывает практика, вложения вполне себя оправдывают.

Забор воды из водоема с помощью гидроэлеватора.

Забор воды с помощью гидроэлеватора организуется из открытых водоисточников в следующих случаях: когда уровень воды в водоеме ниже оси насоса по вертикали до 20 м; когда водоем удален от пожарного автомобиля по горизонтали на расстояние до 100 м; когда толщина слоя воды в водоеме 5-10 см.

Забор воды автоцистерной от открытых водоисточников осуществляется при помощи одного или нескольких гидроэлеваторов по различным принципам.

При заборе воды по принципу «насос — гидроэлеватор — цистерна» емкость цистерны используют как промежуточную. Эта схема применяется при подаче на тушение одного ручного ствола с диаметром насадка 19 или 13 мм.

По команде: «Автоцистерну на водоем с помощью гидроэлеватора — ставь!» пожарный № 2 прокладывает рукавную линию диаметром 66 (77) мм от напорного патрубка насоса к водоему, переносит к водоему гидроэлеватор.

Пожарный № 4 прокладывает рукавную линию диаметром 77 мм от автомобиля к гидроэлеватору, присоединяет к гидроэлеватору рукавные соединительные головки, опускает его в водоем, обеспечивает работу гидроэлеватора.

Водитель присоединяет рукавную линию к напорному патрубку насоса, работает на насосе. Пожарный № 2 опускает конец рукавной линии, идущей от гидроэлеватора, в цистерну через люк.

В случаях, когда на тушение необходимо подать два ствола (расход до 10 л/с), а диаметр трубопровода из цистерны в насос недостаточен для поддержания уровня воды в емкости и стабильной работы насоса, необходимо всасывающий рукав от насоса опустить в емкость цистерны через люк (принцип «насос — гидроэлеватор — цистерна — насос»).

По команде: «Автоцистерну на водоем с помощью гидроэлеватора и всасывающего рукава — ставь!» пожарный № 2 прокладывает рукавную линию диаметром 66 (77) мм от автомобиля к водоему, присоединяет ее к напорному патрубку насоса, переносит к водоему гидроэлеватор.

Пожарный № 3 прокладывает рукавную линию диаметром 77 мм от автомобиля к гидроэлеватору, один конец линии опускает в горловину цистерны, присоединяет к гидроэлеватору рукавные соединительные головки, опускает его в водоем, обеспечивает работу гидроэлеватора.

Пожарный № 4 и водитель снимают с автоцистерны всасывающий рукав (рукава), один его конец присоединяют к всасывающему патрубку насоса, другой опускают в горловину цистерны, водитель работает на насосе.

Работа с гидроэлеватором по принципу «насос — гидроэлеватор — насос». По команде: «Автоцистерну на водоем с помощью гидроэлеватора и водосборника — ставь!» пожарный № 3 прокладывает рукавную линию диаметром 66 (77) мм от напорного патрубка насоса к водоему, переносит к водоему гидроэлеватор.

Водитель присоединяет рукавную линию к напорному патрубку насоса, снимает заглушку с всасывающего патрубка, навинчивает рукавный водосборник, присоединяет к нему рукавную линию от гидроэлеватора, работает на насосе.

При подаче воды на тушение пожара в количестве 10. 20 л/с забор воды осуществляется с помощью двух гидроэлеваторов (личный состав привлекается с другой АЦ или АНР). При этом пожарный № 1 прокладывает рукавную линию от всасывающего патрубка насоса к первому гидроэлеватору, переносит и устанавливает гидроэлеватор. Пожарный № 2 прокладывает рукавную линию от всасывающего патрубка насоса ко второму гидроэлеватору, переносит и устанавливает гидроэлеватор.

Пожарные № 3, 4 прокладывают рукавную линию от напорного патрубка насоса до разветвления.

Пожарный № 3 переносит и устанавливает разветвление, прокладывает рукавную линию от разветвления к первому гидроэлеватору, соединяет линию с разветвлением и гидроэлеватором, опускает гидроэлеватор в водоисточник, работает на разветвлении. Пожарный № 4 прокладывает линию от разветвления до второго гидроэлеватора, соединяет ее с разветвлением и гидроэлеватором, опускает гидроэлеватор в водоисточник, работает на гидроэлеваторах.

Водитель присоединяет рукавную линию от разветвления к напорному патрубку насоса, навинчивает на всасывающий патрубок насоса водосборник, присоединяет к нему рукавные линии от гидроэлеваторов, работает на насосе.

Оценка: 2.3/5 (19 голосов )

Источник

Необходимое давление в насосе для работы

Давление, необходимое для работы насоса в гидроэлеваторе Г-600А, зависит от различных факторов, включая применение гидроэлеватора. Например, для пожарных целей требуется определенное давление в насосе, чтобы обеспечить эффективность пожаротушения. Для других разновидностей применения гидроэлеватора Г-600А необходимое давление в насосе также может отличаться.

Система гидроэлеватора Г-600А обеспечивает забор воды из источника с помощью насоса. Насос создает давление, достаточное для преодоления сопротивления в системе и подачи воды по требуемому направлению. Правильное давление в насосе является одним из ключевых параметров работы гидроэлеватора.

Технические характеристики гидроэлеватора г 600

Гидроэлеватор г 600 предназначен для подъема воды из скважин и колодцев на глубину до 600 метров. Он обладает следующими основными техническими характеристиками:

Характеристика	Значение
Мощность электродвигателя	5 кВт
Напряжение питания	380 В
Производительность	до 600 литров в минуту
Максимальное рабочее давление	10 МПа
Глубина подъема	до 600 метров
Диаметр корпуса	160 мм

С помощью гидроэлеватора г 600 вы сможете легко и быстро добраться до воды на значительной глубине и использовать ее для различных целей, таких как полив сада или орошение полей. Благодаря своим техническим характеристикам, гидроэлеватор г 600 позволяет эффективно выполнять задачи по подъему воды.

1.2. Техническая характеристика гидроэлеватора Г–600

Производительность при давлении в напорной линии перед гидроэлеватором 0,8 МПа (8 кгс/см2), л/мин, не менее 600

Рабочий расход воды при давлении 0,8 МПа (8 кгс/см2), л/мин 550

Рабочее давление, МПа (кгс/см2) 0,2. 1,2

Давление за гидроэлеватором при производительности 600 л/мин, не менее 0,17

Наибольшая высота подъема подсасываемой воды, м, при рабочем давлении, МПа: 1,2 (12 кгс/см2) 19

Наибольшая высота подъема подсасываемой воды, м, при рабочем давлении, МПа: 0,2 (2 кгс/см2) 15

Условный проход, мм, патрубка: входного 70

Условный проход, мм, патрубка: выходного 80

Забор и подачу воды Г–600 осуществляют в следующем порядке:

установить АЦ и собрать рукавную линию по схеме, устранить резкие перегибы в рукавах, в цистерну через люк опустить напорно–всасывающий рукав и для устранения резких перегибов закрепить его рукавной задержкой;
выжав сцепление, включить коробку отбора мощности на насос и плавно отпустить педаль сцепления;
выключить сцепление рычагом из насосного отсека; открыть одну напорную задвижку на насосе (к гидроэлеватору) и задвижку на трубопроводе от цистерны;
включить сцепление;
рычагом «Газ» увеличить частоту вращения вала насоса до 2000 об/мин;
при возвращении воды от гидроэлеватора в цистерну открыть задвижку на напорном коллекторе насоса (к стволу);
установить необходимый напор на насосе (70. 80м);
следить за уровнем воды в цистерне и регулировать его открыванием (закрыванием) задвижки на напорном коллекторе насоса (к стволу) и частотой вращения вала насоса рукояткой «Газ».

Гидроэлеватор Г–600 обеспечивает работу одного ствола со спрыском диаметром 19 мм или трех стволов со спрыском диаметром 13 мм.

В случаях когда необходимо подавать воду на тушение пожаров через два ствола (расход до 10 л/с), а диаметр трубопровода из цистерны в насос недостаточен для поддержания уровня воды в емкости и стабильной работы насосной установки, необходимо всасывающий рукав от насоса опустить в емкость через люк (рис. 4).

Для насосов ПН–40 и ПН–30 в этом случае достаточно использовать водосборник, на один патрубок которого установлена заглушка, а к другому подсоединен рукав от гидроэлеватора (рис.5).

Во время запуска вакуумный клапан должен быть открыт для выпуска воздуха. После запуска такой системы необходимо закрыть задвижку от цистерны, и затем подать воду к стволам.

В некоторых случаях устанавливают разветвление перед водосборником, через которое выпускают воздух при запуске системы, воздух в насос не попадает, что ускоряет запуск системы.

При подаче воды на пожар в количестве 10. 20 л/с используют два гидроэлеватора, включаемые параллельно (рис. г, д). Запускают в работу гидроэлеваторы поочередно: сначала один, потом другой (рис. 6).

Наиболее характерными ошибками при работе с гидроэлеваторами являются:

перекручивание и перегибы рукавов при прокладке рукавных линий;
резкое открывание напорных задвижек при подаче воды к стволам;
снижение давления в рукавной линии от гидроэлеватора к водосборнику на всасывающей полости насоса;
при использовании водосборника подача воды к стволам при открытой задвижке на трубопроводе от емкости цистерны;
неполное открывание напорной задвижки на насосе при подаче воды к гидроэлеватору при запуске;
превышение предельного расстояния до водоисточника

При использовании гидроэлеваторов для забора и подачи воды к пожару необходимо знать количество воды, необходимое для запуска системы. Воды в емкости должно быть достаточно для заполнения всей рукавной системы до гидроэлеватора и от него к насосу. С учетом продолжительности запуска системы расчетный объем воды должен быть с коэффициентом запаса не менее двух.

Данные по объему воды в одном пожарном рукаве длиной 20 м при диаметре рукава: 51 мм — 40 л; 66 мм — 70 л и 77 мм — 95 л. При техническом обслуживании гидроэлеваторов необходимо проверять; наличие и исправность резиновых прокладок в соединительных головках; крепление и чистоту решеток во всасывающем отверстии; плотность фланцевых соединений и затяжку гаек; чистоту отверстия конического насадка.

Как рассчитать необходимую глубину всасывания насосной станции

Для расчета технических характеристик станции необходима информация, касающаяся автономного водопровода:

Расстояние от зеркала воды в колодце до потребителя, который в сети водопровода находится в самой дальней точке. При этом расстояние складывается из всех участков, потому что сеть обычно не является прямолинейной. Чем больше ответвлений, тем больше потерь напора и расхода.
Расстояние от насосной станции до места водозабора. Оборудование может быть установлено около колодца, в подвале дома или в специально сооруженном помещении. Чем дальше месторасположение станции, тем больше потери, тем меньше глубина всасывания.
Количество фитингов и запорной арматуры. Здесь можно взять 10-процентный запас всех характеристик — напора и производительности насосной станции.
Динамический уровень воды в колодце. Это значение меняется в зависимости от сезона и интенсивности водозабора. Его обязательно учитывают при расчете глубины всасывания. При этом необходимо знать, что конец всасывающей трубы должен располагаться ниже зеркала воды минимум на 1 м. Если динамический уровень большой, велика вероятность, что в летний сезон вода в колодце опуститься ниже уровня установки конца всасывающей трубы.
Диаметр труб, используемых в водопроводной системе.
Количество потребителей.

Динамический уровень воды в системе автономного водопровода играет одну из важнейших ролей. Если его значением пренебречь, можно забыть о характеристиках водопроводной сети.

Чтобы бороться с уменьшением глубины водозабора, над колодцем устанавливают кессон. Это специальное цилиндрической или кубической формы емкость, которую закапывают на определенную глубину. В нее монтируют НС. Чем высота кессона больше, тем ниже будет располагаться насос. Таким образом можно снизить место установки наносной станции и уменьшить расстояние от нее до зеркала воды.

Есть еще один вариант. Внутрь колодца устанавливают металлическую конструкцию, собранную из металлопрофиля (обычно уголка или швеллера). Ее крепят к стенкам гидротехнического сооружения. На эту опору монтируют насосную станцию. Для обеспечения более высоких характеристик водопроводной сети опорную конструкцию опускают до уровня поверхности воды в колодце. Неудобство такой установки заключается в том, что станция находится на большой глубине, а значит, следить за ней и обслуживать будет непросто.

Подключение гидроэлеватора г 600 схема подключения

ЗАБОР И ПОДАЧА ВОДЫ ИЗ ОТКРЫТЫХ ВОДОИСТОЧНИКОВ С ИСПОЛЬЗОВАНИЕМ ГИДРОЭЛЕВАТОРА Г-600

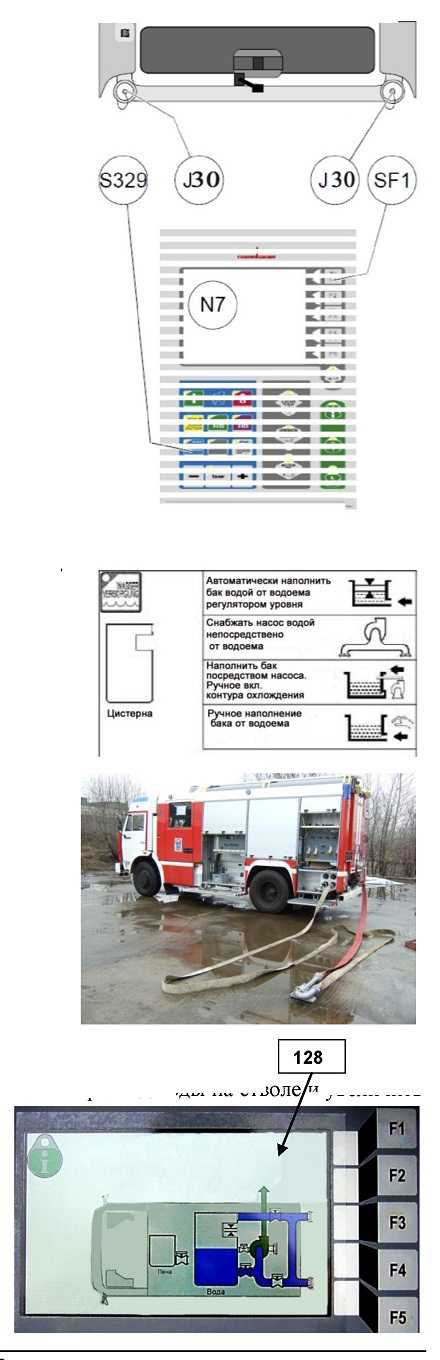

6.5.1.Забор и подача воды через гидрантную линию Важно! Наличие воды в цистерне обязательно!

1. Установить автомобиль вблизи водоисточника.

Включить стояночный тормоз.

2. Подсоединить напорный рукав DN 66 к напорному выходу АЦ. Другим концом подсоединить его к входу гидроэлеватора DN 66.

3. Напорный рукав DN 77 одним концом подсоединить к выходу гидроэлеватора

DN 77., а другим концом к любому гидрантному входу (J30).

4. Включить насос (КОМ) нажав на выключатель (S2/1). При этом открывается клапан подачи воды из цистерны (J28).

По необходимости произвести вакуумирование нажатием клавиши (SF5) в меню «Работа с водой»

(для выхода в меню необходимо нажать на клавишу (S329)). Дождаться появления устойчивого давления в полости насоса.

5. Войти в меню «Работа с водой», как описано выше.

Нажать клавишу (SF1) «Автоматическое заполнение цистерны» (откроется клапан (J29)-наполнения цистерны водой от гидранта).

6. Поднять давление в насосе до 5 кгс/см . Плавно открыть напорный вентиль.

Когда произойдет заполнение линии и вода начнет поступать в цистерну увеличить обороты насоса (поднять давление в полости насоса до необходимой величины), исходя из расположения водоисточника, но не превышая 10 кгс/см на выходе из насоса.

7. Открыть любой другой напорный патрубок насоса (J10) и произвести подачу воды на ствол (регулируя подачу воды через ствол с помощью напорного вентиля и/или регулятором подачи на стволе).

Примечание. Контроль заполнения цистерны эжектируемой водой производить по дисплею (128).

Если уровень воды в цистерне падает, то на тушение пожара отбирается количество воды, превышающее эжектируемое,

что недопустимо. В этом случае необходимо уменьшить расход воды на стволе и увеличить давление в насосе.

Внимание. Когда произойдет наполнение цистерны на 90 % режим «Автоматического заполнения цистерны» отключится (J29 закроется) — это может привести к гидроудару

Для предотвращения гидроудара следует заблаговременно снизить обороты насоса.

6.5.2 Работа с гидроэлеватором с использованием водосборника ВС-125.

1. Установить ВС-125 на вход (J15- забор воды со стороннего водоисточника).

2. Подсоединить напорный рукав DN 66 к напорному выходу АЦ (J11) и к входу в гидроэлеватор DN 66.

3. Напорный рукав DN77 с выхода гидроэлеватора подсоединить к входу ВС-125 (На втором входе ВС-125 должна быть установлена заглушка).

4. Клапан J14 должен быть закрыт.

5. Включить насос, нажав на выключатель (S2/1) (Откроется J28). (При необходимости произвести вакумирование, нажав на F5).

6. Дождаться появления устойчивого давления в полости насоса.

7. Плавно открыть напорный выход (J10).

8. Когда вода заполнит линию — увеличить обороты, т.е. поднять давление в насосе до 5 кгс/см2 и незамедлительно (быстро) открыть клапан J14.

(При этом клапан J28 автоматически закроется). Вода будет циркулировать по схеме насос-гидроэлеватор-насос.

9. Открыть любой другой напорный патрубок насоса и произвести подачу воды на ствол, не допуская срыва потока.

Примечание. Так как управление клапанами насоса осуществляется посредством электропневмоприводов, то попытка заправить цистерну в данном режиме работы нажав на выключатель SF3 (включением клапана J31-(заправка цистерны через насос)) гарантировано приведет к срыву потока из за быстрого открытия клапана J31.

Монтажные работы

Установка гидранта начинается с монтажа подставки. Следят за ее вертикальной ориентацией и прочностью соединения. Подставку вваривают или закрепляют на болтах. Герметичность обеспечивают с помощью резиновых прокладок. Сверху на подставку устанавливают гидрант, применяя фланцевое соединение и так же используя водонепроницаемую прокладку.

После и до монтажа пожарного гидранта проводят опрессовку водопровода (испытание избыточным давлением). Для этого устанавливают фланцевую заглушку. На время монтажа водопровод перекрывают. Процедура может занимать 1,5-2 часа и требует применения специальной техники.

Перед пуском и вводом гидранта в эксплуатацию противопожарный водопровод промывают раствором хлорной извести. Промывают также сам гидрант и колонку. Этот процесс необходим для того, чтобы обезопасить потребителей воды.

Для защиты от снежных заносов и промерзания над люком ставят укрытие в виде пирамиды, обшитой изнутри пенопластом. Для утепления применяют минеральную вату, паклю и другие теплоизолирующие материалы. Их укладывают на дощатый настил, который организуют под крышкой люка на высоте около 0,5 м от верха стояка.

Утепление проводят только после проверки гидранта с вынесением заключения о его исправности. Проверка проводится в сухую погоду при температуре воздуха выше +5°. Утепление можно снимать только в случае тушения пожара. Затем его возвращают на место и убирают в апреле-мае.

Места установки

Гидранты устанавливают в колодцах на расстоянии 5 м или дальше от зданий. В этом случае, если пламя охватит строение, высока вероятность, что оно не доберется до колодца, и пожарные смогут открыть его, установить колонку сверху на гидрант и подключить пожарные рукава. Максимальное расстояние до зданий составляет 50-100 м. Запрещено монтировать водозаборное устройство на разветвлении водопроводных труб.

Гидранты устанавливают вдоль дорог, чтобы подъезд к ним был наиболее удобный.
Расстояние от пожарных гидрантов до края проезжей части должно быть не больше 2,5 м. Разрешается устанавливать их на проезжей части, если планировка улиц и коммунальных сетей не позволяет выбрать другое положение.

Выбирая места установки, следует учитывать, что при тушении пожара от гидранта будут идти рукава. Они не должны резко перегибаться, их не должен переезжать транспорт. Существуют специальные мостики для прокладки рукавов, защищающие их от дорожного транспорта.

Расстояние между соседними гидрантами должно быть таким, чтобы обеспечить расход воды, соответствующий нормам пожаротушения. Нормы зависит от этажности застройки и численности населения, живущего в районе или квартале.

Нормы для жилых, промышленных и сельскохозяйственных районов отличаются. Подробно они описаны в своде правил для источников наружного водоснабжения 8.13130.2009. Обычно для сельской местности выбирают расстояние 140 м, для городов 120 — 100 м.

Требуемый расход воды также обеспечивается напором в трубопроводе. Для создания напора оборудуют насосные станции. Управляя работой насосной станции, можно в определенный момент времени увеличивать напор или уменьшать.

3.Газоструйные насосы

Газоструйные насосы в пожарной технике нашли применение в качестве вакуумных аппаратов для создания разряжения во всасывающей рукавной линии и в центробежном насосе. Работают от выхлопных газов двигателей пожарных автомобилей, а на мотопомпе МП–800Б – на воздухе, подаваемом одним из цилиндров двигателя, работающем при включении вакуум–аппарата как компрессор. В связи с изложенным, все газоструйные аппараты на всех отечественных эксплуатирующихся пожарных автомобилях устанавливаются на выхлопных тракторах двигателей перед глушителем.

Конструктивно большинство газоструйных вакуумных аппаратов отличаются незначительно.

Назначение – первоначальное заполнение насоса и всасывающей линии водой при работе из водоема осуществляется вакуумной системой, состоящей из вакуумного струйного насоса, установленного на выхлопной линии автомобиля, вакуумного затвора, установленного в верхней части насоса, трубопроводов и рычагов управления.

Рисунок 11 — Затвор вакуумный

Рисунок 12 — Затвор вакуумный

Вакуумный затвор служит для соединения полости насоса с камерой разрежения диффузора вакуумного струйного насоса при отсасывании воздуха из полости насоса.

При повороте до упора на себя рукоятки 8 (рис. 7) кулачок валика открывает нижний клапан 12 (верхний клапан 7 закрыт) и соединяет полость насоса с камерой разрежения вакуумного струйного насоса. При включении вакуумного затвора кулачок валика открывает верхний клапан (нижний клапан закрыт) и соединяет трубопровод, идущий к вакуумному струйному насосу, с атмосферой через отверстие, имеющееся в корпусе вакуумного затвора, что способствует быстрому сливу воды .из трубопровода.

Блок вакуумного струйного насоса и газовой сирены служит для создания в камере диффузора разрежения и получения сигнала тревоги.

Газовая сирена включается из кабины водителя рычагом 1 (рис. 2) через систему тяг 4 и рычаг 5 (рис. 3). В обычном положении заслонки прижаты пружиной к своим седлам и выхлопные газы проходят свободно по трубопроводам. При включении сирены заслонка 3 перекрывает прямое движение выхлопных газов, и они попадают через распределитель в резонатор /. Положение заслонки фиксируется «рычагом и давлением выхлопных газов.

К нижнему патрубку корпуса через прокладку закреплен диффузор 11 с соплом 10.

Включение вакуумного струйного насоса из насосного отделения производится рычагом 8 (см. рис. 10) через систему тяг 5. При включении заслонки 12 (рис. 10), перекрывается прямое движение выхлопных газов и они попадают в сопло и далее через диффузор в атмосферу.

Камера разрежения соединена через трубу и вакуумный затвор с внутренней полостью насоса.

Чтобы включить вакуумную систему, необходимо открыть вакуумный затвор, включить вакуумный струйный насос и увеличить обороты двигателя. Когда вода заполнит всасывающий рукав, насос и появится в глазке 1 (рис. 7) вакуумного затвора, необходимо закрыть затвор, снизить обороты и включить вакуумный струйный насос.

Рисунок 13 — Система управления двигателем вакуумного насоса

Гидроэлеватор Г- 600

Гидроэлеватор пожарный Г-600

Гидроэлеватор Г – 600 представляет собой устройство эжекторного типа, служит для забора воды с глубины до 20 метров или с удаленного до 100 метров водоисточника, а также для удаления воды из помещения.
Гидроэлеватор представляет собой насос струйного типа.
Гидроэлеватор Г–600 — пожарный гидроэлеватор ДСТУ 2109-92 (ГОСТ 7498-93)
Основное предназначение данного аппарата – подъем и перемещение по трубопроводу жидкостей и гидросмесей, а также забор воды с глубины до 20м или с удаленного на расстояние до 100м источника.
Также гидроэлеваторы способны удалять «лужицы» небольшой глубины (5-10см), поэтому данный аппарат также может использовать для откачки пролитой при тушении пожара воды.
Суть работы гидроэлеватора – использование энергии струи воды, которая подводится под напором к насадке.
Гидроэлеватор состоит из корпуса с закрепленным на нем коленом и диффузором со смесительной камерой.
Внутри корпуса находится конический насадок, проводящий поток рабочей жидкости из центробежного насоса.
Также гидроэлеватор имеет всасывающую сетку (решетку), соединительную головку на входном (напорном) патрубке, соединительную головку на выходном патрубке и соединительную шпильку.
Вода с большой скоростью проходит через проточную часть гидроэлеватора, тем самым создавая при вылете перепад давления. Таким образом, транспортируемый материал поступает в смесительную камеру в гидроэлеватор и образуется гидросмесь. Далее, после смесительной камеры, струя гидросмеси проходит в диффузор, где снижается ее скорость. Так как часть кинетической энергии струи переходит в потенциальную энергию потока, давление струи повышается. Это обеспечивает перемещение гидросмеси по трубопроводам.
КПД гидроэлеватора – не более 20-25%.
Гидроэлеватор достаточно прост в управлении, так как его конструкция не предусматривает движущихся частей.
Довольно часто данный аппарат используют при гидромеханизации горных и строительных работ, при удалении шламов на обогатительных фабриках, в котельных и электростанциях для удаления шламов, а также при транспортировке гравия и песка.

Сопло
Диффузор
Головка соединительная ГМН-80
Обечайка
Сетка
Кольцо уплотнительное
Головка соединительная ГМН-70
Колено

Наименование показателя	Г-600
Производительность, л/мин, не менее	600
Рабочее давление, МПа(кгс/см2)	0,2-1,0(2-10)
Расход воды при рабочем давлении 8 кгс/см2, л/мин	550
Давление за гидроэлеватором при указанной
производительности, МПа (кгс/см2)	0,17(1,7)
Условный проход патрубка, мм:
напорного (входного)	70
выходного	80
Габаритные размеры, мм, не более:
длина	645
ширина	250
высота	160
Масса, кг, не более	5,1

Наименование	Измер.	Цена Опт, руб. с НДС	Транспортный комплект, Цена руб. с НДС
Гидроэлеватор Г-600	шт.	4 907	4 957

Схема гидроэлеваторной системы

ООО»Тех-Групп» продажа противопожарного оборудования (огнетушители, рукава, пожарный инвентарь, гидранты, противогаз, клапан пожарный, ЗПУ, кронштейн для огнетушителя) возможность поставки в города: Ярославль, Москва, Новгород, Красноярск, Самара, Воронеж, Саратов, Тула, Уфа, Тюмень, Рыбинск, Вологда, Кострома, Иваново, Тверь, Челябинск, Курган, Кемерово, Краснодар, Южно-Сахалинск, Новосибирск, Орел, Удмуртия, Калуга Рязань, Брянск, Муром, Тамбов, Ульяновск, Оренбург, Пермь, Санкт-Петербург, Екатеринбург, Чебоксары, Владимир, Тутаев, Ковров, Иркутск, Владивосток, Казань, Киров, Ижевск, Мурманск, Липецк, Белгород, Курск, Ливны, Елец, Тольятти, Волгодонск, Новоросийск, области, района, купить, куплю, цена, продать, продаю, аренда, Лабытнанги, Ухта, Карелия, Республика, Ростов, Ханты-мансийск, Петрозаводск, Сыктывкар, Абакан, Псков

Источник статьи: http://gidro.tech-group.pro/vodopennoe_oborudovanie/gidroelevator_600

Правила монтажа

Установка колонки на пожарный гидрант должна выполняться при соблюдении следующих правил:

Обязательно использование крагов или перчаток.
Крышка люка колодца открывают при помощи лома или крюка. Также могут использоваться другие специализированные инструменты.
Не допускается перекос колонки. Для этого следует тщательно контролировать процесс установки на резьбовое соединение. Перекос может привести к срыву резьбы.
Подача воды осуществляется при перекрытых напорных патрубках.
Кран гидранта открывают только плавно. В противном случае возможен гидравлический удар и срыв колонки с резьбы.
При открывании крана пожарный должен стоять в стороне. Обязательно следует отклонить голову, чтобы она не находилась над колонкой.
Снимать колонку с гидранта необходимо после проверки закрытия кранов и отсутствия воды.

Колонка может использоваться только в целях пожаротушения, а также для технического обслуживания и промывки водопровода. Любое другое применение запрещено. Эксплуатация пожарных колонок осуществляется в соответствии с нормами ГОСТ 7499 95. Если хотя бы одно из требований ГОСТа не соблюдается, должно быть проведено обслуживание колонки с устранением возможных неполадок.

Работа от гидранта. Работа с гидроэлеватором. Схемы забора воды.

Необходимые действия при работе от гидранта

Установить колонку на гидрант

Присоединить 2 напорно-всасывающих рукава от колонки к всасывающему штуцеру насоса через водосборник. Закрыть сливной краник и все вентили у насоса. Открыть полностью клапан гидранта. Открыть шиберы у пожарной колонки. Выпустить воздух из насоса через вакуум-клапан. Включить насос. Открыть выкидной штуцер. Установить необходимое давление. При необходимости открыть вентили теплообменника.

Наиболее характерные ошибки допускаемые водителями при работе

Неполное открывалке клапана гидранта и шиберов колонки.
Вращение центральным ключом при открытых шиберах колонки.
Выключение сцепления при больших оборотах двигателя.
Резкое включение сцепления.

Дополнения и пояснения

При работе с гидрантом необходимо прежде всего уяснить конструкцию гидранта московского образца и назначение разгрузочного клапана. Необходимо различать гидрант московского образца и новые гидранты ГОСТ 8220—85, т. к. для полного открытия клапана у первого требуется сделать 11—12 полных оборотов, а у второго 12—15 оборотов центральным ключом колонки (т. о. не менее 24 полуоборотов).

Полное открывание клапана должно контролироваться по прекращению выхода воды из сливного отверстия гидранта.

Работа с гидроэлеватором

Гидроэлеваторное кольцо может быть составлено по следующим основным схемам: (для перехода нажмите на каждую схему)

Насос — гидроэлеватор — насос.
Насос — гидроэлеватор — разветвление — насос.
Насос — гидроэлеватор — цистерна — насос (ленинградский способ).

Кроме этого гидроэлеватор может использоваться для уборки воды из помещении с установкой автомобиля (мотопомпы) на водоисточник.

Работа гидроэлеваторгого кольца с использование рукавов 66 мм

Для работы гидроэлеватора Г-600 должны применяться прорезиненные рукава диаметром 77 мм. При прокладке линии из рукавов 66 мм производительность гидроэлеватора резко падает, т. к. эти рукава обладают значительно большим сопротивлением. Так при спрыске 19 мм гидроэлеватор может обеспечить подачу воды с расстояния только до 40 м без подъема. Полноценную замену могут дать 2 параллельные обратные линии из рукавов 66 мм (см. рис. 1). Для этой цели на гидроэлеватор присоединяют тройник от старого лафетного ствола ПЛС-75 или изготавливают его специально и держат навернутым на диффузоре вместо муфтовой головки. Запуск системы не отличается от описанных способов ничем.

Забор воды гидроэлеватором с установкой автомобиля на водоисточник

При наличии водоисточника (гидранта или водоема) его надо использовать при уборке (откачке) воды из помещения. Для этого вода из водоисточника подается насосом в напорную линию гидроэлеватора, а от гидроэлеватора идет в канализацию (см. рис. 2). Такая схема надежнее в работе, чем замкнутое гидроэлеваторное кольцо и не требует специальных навыков.

Давление на насосе можно держать от 6 до 9 атм. В отдельных случаях, при напоре в гидранте 3—4 атм, уборку воды можно проводить без установки автомобиля, присоединив напорную линию гидроэлеватора непосредственно к колонке.

Погружные насосы Pedrollo: техническое описание

Дренажные устройства для откачки воды. Техника представляет собой лопастной аппарат, способный эффективно работать с загрязненной средой. Этот класс дренажных насосов Pedrollo подходит для установки на дно накопительных резервуаров, сточных ям. Забор воды осуществляется через специальное всасывающее отверстие, находящееся в нижней части изделия. Оно защищено фильтрующей решеткой для физического отделения перекачиваемой среды от больших твердых включений и камней. Основным рабочим элементом погружного насоса Pedrollo является двигатель, на валу которого закреплены лопастные колеса. Агрегат заключен в корпус из пластика, нержавейки или другого устойчивого к коррозийным процессам материала. Термореле и поплавковый выключатель защитят оборудование от перегрева и сухого хода. Бытовой погружной насос «Педролло». Стоимость изделий этого типа более скромная, поэтому они широко востребованы среди дачников и собственников загородных домов. Данные погружные насосы «Педролло» для колодца/канализации способны откачивать жидкости с температурой (макс.) +40 °С. Производительность агрегатов достигает 400 л/мин, а максимальный напор — целых 27 метров. Средняя мощность моделей — 1100 Вт. Эти надежные в эксплуатации и практичные аппараты характеризуются длительным сроком службы. Такие устройства не требуют обслуживания, причем их работоспособность не зависит от места установки — в канализационных сетях, колодцах или подтапливаемых подвалах.
