Деформационные швы зданий

Исходя из назначения, деформационные швы разделяются на:

температурные;
усадочные;
осадочные;
сейсмические.

В некоторых строениях, из-за особенностей их расположения применяются комбинации методов, служащие для защиты сразу от нескольких причин деформации. Это может быть вызвано, когда местность на которой возводиться строительство имеет почву, склонную к проседанию. Также рекомендуется делать несколько видов швов при возведении протяженных высоких домов, с множеством различных конструкций и элементов.

Температурные швы

Эти методы строительства служат защитой от перемены и колебаний температуры. Даже в городах, расположенных в зонах с умеренным климатом при переходе от высокой летней температуры до низкой зимней, на домах часто возникают трещины различных размеров и глубины. Впоследствии они приводят к деформации не только коробки сооружения, но и основания. Во избежание этих проблем, здание делится швами, на расстоянии которое определяется исходя из материала из которого возведено сооружение

Также во внимание принимается максимальная низкая температура, характерная для этой местности

Усадочные швы

Применяются реже других, в основном при создании монолитно-бетонного каркаса. Дело в том, что бетон при затвердевании часто покрывается трещинами, которые впоследствии разрастаются и создают полости. При наличии большого количества трещин фундамента, конструкция здания может не выдержать и рухнуть.Шов применяется только до момента полного затвердевания фундамента. Смысл его применения в том, что он разрастается до того момента пока весь бетон не станет твердым. Таким образом, бетонный фундамент полностью усаживается, не покрываясь при этом трещинами.

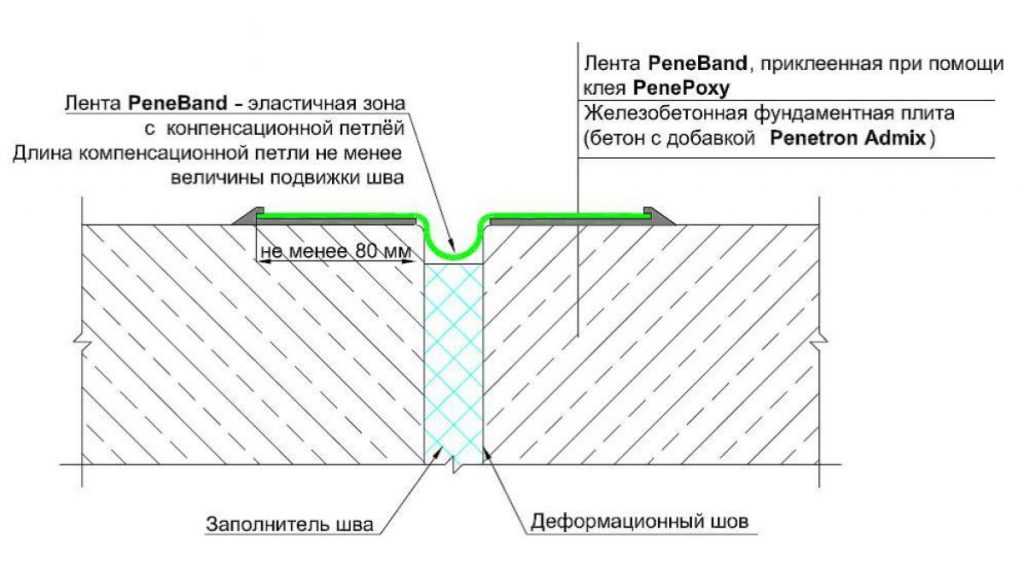

Чтобы шов получился полностью герметичным и не пропускал влагу, применяют особые герметики и гидрошпонки.

Осадочные деформационные швы

Такие конструкции применяются при строительстве и проектировании сооружений разной этажности. Так, например, при строительстве дома, в котором с одной стороны будет два этажа, а с другой три. В таком случае, та часть постройки где три этажа, оказывает на почву гораздо большее давление, чем та где всего два. Из-за неравномерного давления, почва может проседать, тем самым вызывая сильное давление на фундамент и стены.

Укрепление разделяет не только стены, но и фундамент, тем самым защищая дом от разрушения. Имеет вертикальную форму и располагается от крыши до основания сооружения. Создает фиксацию авсех частей сооружения, защищает дом от разрушений, деформаций разной степени тяжести.

По завершении работ, необходимо герметизировать само углубление и его края для полной защиты строения от влаги и пыли. Для этого применяются обычные герметики, которые можно найти в строительных магазинах. Работа с материалами осуществляется по общим правилам и рекомендациям. Важным условием обустройства шва является его полная заполненность материалом так, чтобы внутри не осталось пустот.На поверхности стен они изготавливаются из шпунта, с толщиной примерно половину кирпича, в нижней части шов делается без шунта.

Такой вид швов обязательно обустраивается в местах соприкосновения различных участков здания, в таких случаях:

если части строения размещаются на почве различной сыпучести;
в том случае, когда к существующему строению пристраиваются другие, даже если они изготовлены из идентичных материалов;
при существенной разнице в высоте отдельных частей строения, которая превышает 10 метров;
в любых других случаях, когда есть основания ожидать неравномерной просадки фундамента.

Сейсмические швы

Такие конструкции еще называют антисейсмическими. Создавать такого рода укрепления нужно в районах с повышенной сейсмической природой – наличие землетрясений, цунами, оползней, извержений вулканов. Чтобы здание не постарадало от непогоды, принято строить такие укрепления. Конструкция призвана защитить дом от разрушений во время земельных толчков.Сейсмические швы проектируются по собственной схеме. Смысл проектировки – создание внутри здания отдельных не сообщающихся сосудов, которые по периметру будут разделены деформационными швами. Часто внутри здания деформационные швы располагаются в форме куба с равными гранями. Грани куба уплотняются при помощи двойной кирпичной кладки. Конструкция рассчитана на то, что в момент сейсмической активности, швы удержат конструкцию не дав обрушиться стенам.

Многообразие бетонных швов

Итак, среди швов различают:

Усадочные;
Осадочные и температурные;
Антисейсмические.

Температурно-усадочные швы – это временные линии. Они создаются преимущественно в монолитных конструкциях непосредственно при заливке бетонных смесей. Когда смесь начнет сохнуть, она будет сжиматься. Это может образовать трещины. Так, раствор будет сжиматься, а давление будет воздействовать на линию пустоты, которая будет расширяться. Затем, когда все засохнет, линия будет уничтожена.

Создание в бетоне температурного шва

Что касается второй группы, то эти канавки предназначены для сохранения постройки от осадки и перепадов температур. Осадочный шов можно обнаружить на любых элементах постройки, а также в основании. Температурный надрез можно найти везде, на любых элементах, но только не на фундаменте. К примеру, в большинстве зданий можно найти температурные швы в стенах.

Антисейсмическая защита – это специальные линии, которые делят здание на блоки. Там, где проходят эти линии, создают двойные стены либо специальные стойки. Это позволяет сделать постройку более устойчивой.

Как сделать деформационный шов

Идеальным решением считается устройство вертикального или горизонтального деформационного шва в процессе строительных работ, связанных с возведением здания. В подобной ситуации появляется возможность с его помощью выполнить соединения бетона и потолочного перекрытия, гарантируя равномерность деформации шовного участка по всей его высоте либо длине. Данной мерой дополнительно снижается вероятность образования трещин в монолитных элементах объекта.

Шов, формируемый на строительном этапе, устраивается просто. Для этого достаточно отступить от одной кирпичной кладки, замостив полученный промежуток гидроизоляционным материалом и герметиком.

Все это сверху прикрывается раствором декоративной штукатурной смеси, используемой для наружной отделки, или сайдинговыми панелями, если установка их запланирована проектным заданием. Аналогичные действия выполняются внутри помещения, если кладочные работы выполняются в толщину, равную одному кирпичному камню. Шовный участок можно сверху дополнительно изолировать от воздействия влаги, закрыв его сеткой из минеральной ваты

Кстати, данная предосторожность усилит гидроизоляцию

В случае, если здание уже некоторое время находится в эксплуатации, правильным решением будет смонтировать деформационные швы по трещинам, если таковые успели образоваться. Принцип выполнения монтажных работ аналогичен, как и применяемые в этих целях стройматериалы. Существует всего одно отличие – в трещинах устраиваются стяжки в виде стальных шпилек.

Осадочные швы устраивают перпендикулярно по отношению к стенам или фундаментному основанию. В данном месте кирпичи не привязывают друг к другу, укладывая в два – три слоя гидроизоляционную прокладку. Фундаментный шов устраивается прямым, для стен – со шпунтом, толщина которого доходит до четверти или до половины кирпичного камня. Над фундаментным срезом устраивается зазор на один – два кирпича, чтобы предотвратить давление от шпунта на кладку при возникновении неравномерной осадки. Все стыковочные участки надежно герметизируются от негативного воздействия влажной среды.

Размер осадочного шва составляет один – два сантиметра, так что при его устройстве общую длину здания вы не измените. Наружную сторону осадочного шва заделывают паклей, пропитанной смолой, герметиком на силиконовой основе, специальными уплотнительными материалами.

Осадочные разделения устраиваются в следующих случаях:

примыкания вновь построенных стен к существующим;
примыкания отдельных частей сооружений – веранды к несущей стенке;
в случаях ведения работ на участках со слабым почвенным составом.

Обустройством швов сооружение делится на участки по высоте, исключая фундаментную основу. Принцип обустройства шовного участка аналогичен осадочному – шпунт прокладывается гидроизоляцией и снаружи заделывается герметиком. Такой материал должен подходить к любому температурному режиму воздуха, возможному во время всего эксплуатационного периода.

Необходимость теплового шва обуславливается значительной длиной стен и большими температурными изменениями. В соответствии со строительными нормативами и правилами, самый большой интервал между тепловыми шовными участками для обогреваемых объектов из керамического кирпичного камня составит пятьдесят метров, для стенки из силикатного материала это значение сокращается до тридцати пяти метров.

Если здание не имеет системы отопления, температурные расширительные участки для керамического материала устраиваются с промежутком в тридцать пять метров, а для силикатного – в двадцать четыре с половиной. Для ограждения из аналогичных материалов такие значения соответственно равны тридцати и двадцати одному метру.

Для предотвращения деформаций в конструкциях их разделяют на отсеки (по длине) вертикальными зазорами — деформационными швами.

Необходимость устройства таких швов определяется внешними условиями и геометрическими параметрами конструкции.

По своему назначению деформационные швы бывают температурными и осадочными. Расположение деформационных швов обязательно указывают в проекте.

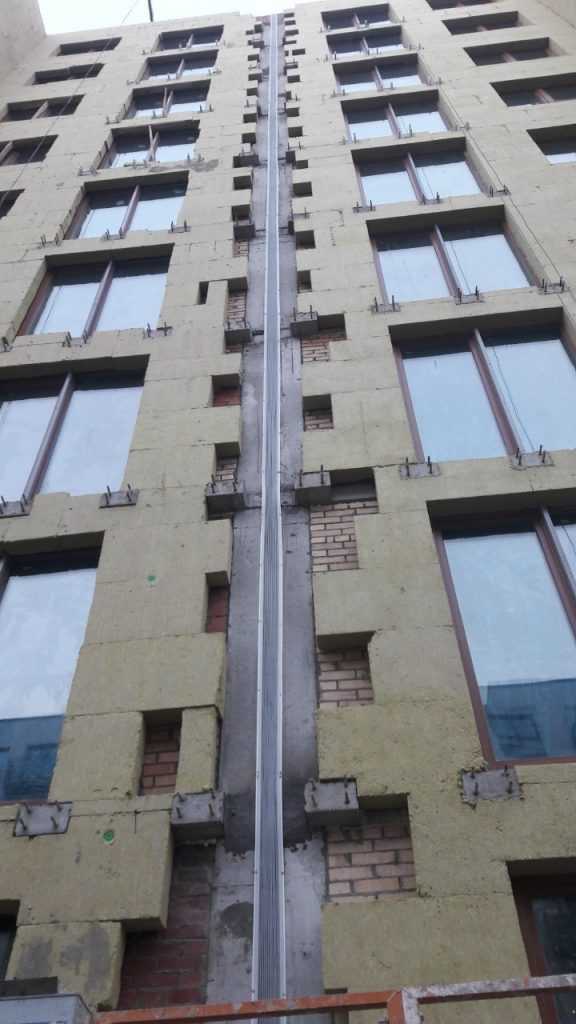

Вертикальные температурно-усадочные швы зданий

В зданиях большой протяженности, а также строениях с разным количеством этажей в отдельных секциях СНиП-ом предусмотрено обязательное обустройство вертикальных деформационных зазоров:

Температурных – для предотвращения образования трещин из-за изменения геометрических размеров конструктивных элементов здания вследствие перепадов температур (среднесуточных и среднегодовых) и усадки бетона. Такие швы доводят до уровня фундамента.
Осадочных швов, препятствующих образованию трещин, которые могут образовываться из-за неравномерной осадки фундамента, вызванной неодинаковыми нагрузками на его отдельные части. Эти швы полностью разделяют строение на отдельные секции, включая фундамент.

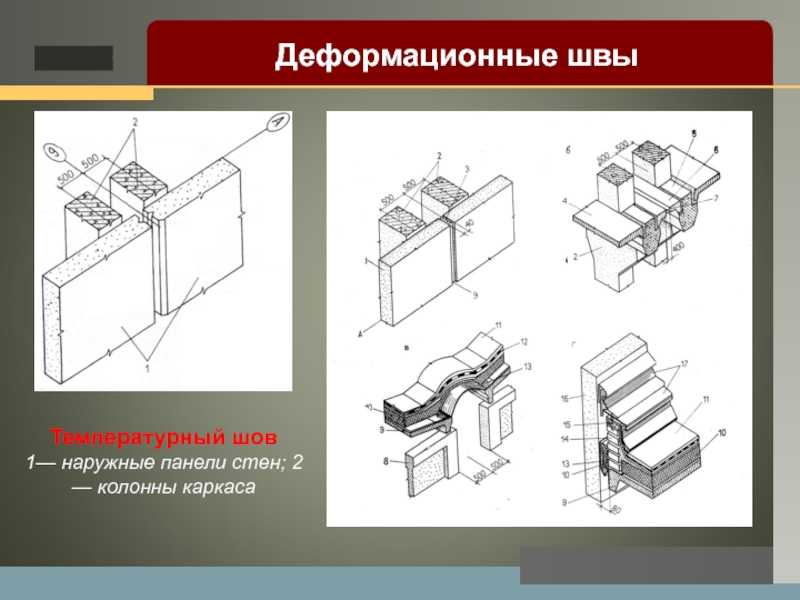

Конструкции обоих видов швов одинаковы. Для обустройства зазора возводят две спаренные поперечные стены, которые заполняют теплоизолирующим материалом, а затем гидроизолируют (для предотвращения попадания атмосферных осадков). Ширина шва должна строго соответствовать проекту здания (но быть не менее 20 мм).

Шаг температурно-усадочных швов для бескаркасных крупнопанельных зданий нормируется СНиП-ом и зависит от материалов, примененных при изготовлении панелей (класса прочности бетона на сжатие, марки раствора и диаметра продольной несущей арматуры), расстояния между поперечными стенами и годового перепада среднесуточных температур для конкретного региона. Например, для Петрозаводска (годовой перепад температур составляет 60°С) температурные зазоры необходимо располагать на расстоянии 75÷125 м.

В монолитных конструкциях и зданиях, построенных сборно-монолитным методом, шаг поперечных температурно-усадочных швов (согласно СНиП) варьируется в пределах от 40 до 80 м (в зависимости от конструкционных особенностей здания). Обустройство таких швов не только повышает надежность строительной конструкции, но и позволяет поэтапно отливать отдельные секции здания.

На заметку! При индивидуальном строительстве обустройство таких зазоров применяют крайне редко, так как длина стены частного дома обычно не превышает 40 м.

В кирпичных домах швы обустраивают аналогично панельным или монолитным постройкам.

В железобетонных конструкциях зданий размеры перекрытий, как и размеры остальных элементов, могут меняться в зависимости от температурных перепадов. Поэтому при их монтаже необходимо обустройство компенсационных швов.

Материалы для их изготовления, размеры, места и технология укладки заранее указывают в проектной документации на строительство здания.

Иногда такие швы конструктивно делают скользящими. Для обеспечения скольжения в тех местах, где плита перекрытия опирается на несущие конструкции, под нее укладывают два слоя оцинкованного кровельного железа.

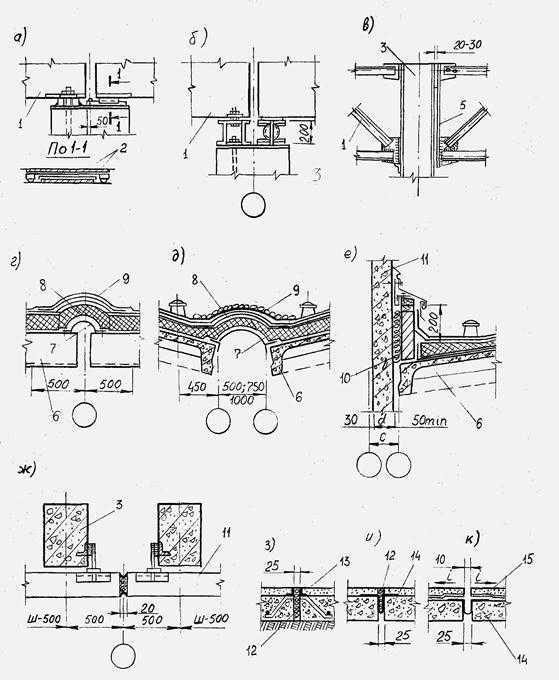

Проектирование и устройство деформационных швов в вертикальных конструкциях

Для внутренних и наружных стен шаг разрывов рассчитывается по-разному, делается это на стадии проектирования. Высоту стен разделяют на отсеки по всей высоте, устраивая между ними деформационные швы. Расстояние между ними для несущих стен после расчетов — от 20 м, для внутренних перегородок — до 30 м. Расположение деформационных швов в местах максимальных напряжений позволяет снимать эти самые напряжения. Как говорилось ранее, температурные и усадочные швы возникают в надземной части дома и в основном совпадают, располагаются в местах наибольшей концентрации перепадов температур — у углов наружных стен. Деформационные швы, компенсирующие осадочные воздействия, устраиваются по всей высоте стены до основания фундамента и равномерно распределяются по длине здания.

Важным нюансом проектирования швов в стенах является их заполнение и оформление, поскольку находятся они на видимых частях любого строения, особенно, если не подразумевается дополнительная облицовка.

Температурные деформационные швы устраивают в горизонтальной плоскости стены. В процессе возведения в кладке размещают шпунт, который обкладывают толем в 2 слоя и забивают паклей. Закрывают шов глиняным замком. Данные материалы не реагируют на перепады температур, тем самым компенсируют деформацию стены. При ручной кладке заделка получается незаметной и не требует дополнительной облицовки.

В современном строительстве все чаще применяют профили для деформационных швов. Достоинством применения их является особая конструкция, армирующая зазор в стене. Это предотвращает появление трещин в области деформационного шва в процессе воздействия разрушающих нагрузок. Кроме этого, в теле профиля имеются вставки из гидрофобных материалов, что предотвращает попадание влаги в стеновой материал и дальнейшее его разрушение. Оформление наружной части деформационного шва выполнено таким образом, что он отлично вписывается в любой фасад. Большой ассортимент предлагаемых профилей позволяет подобрать к любому зданию наиболее подходящий дизайн.

Проектирование: основные нюансы

При проектировании строений учитывают все возможные нагрузки, которые будут воздействовать на конструктивные элементы, и в зависимости от этого распределяют деформационные швы таким образом, чтобы они компенсировали все разрушающие эффекты, направленные на каждый элемент.

Устройство деформационных швов разнообразно. Их производят на строительной площадке из специальных материалов или набирающих популярность готовых металлических профилей. Конструкция деформационного шва из металла включает в себя специальный прокат и (при необходимости) вставки из различных материалов, подобранных в зависимости от места применения. Для каждого элемента здания направляющие имеют различное строение и готовятся из несхожих материалов, поскольку выполняют они разные функции.

На стадии проектирования рассчитывают не только места расположения компенсирующих разрезов, их частоту, размер и состав. Часто для отдельных мест определяют отличный от других деформационный шов. Узел, отображающий принцип примыкания конструкций, должен быть прорисован и расписан подробно, чтобы на строительной площадке не возникло трудностей с его сборкой. В каждом случае состав и вид шва могут быть индивидуальны, поскольку разные части конструкций испытывают определенные нагрузки, не всегда одинаковые. Такие ситуации могут возникнуть в местах сопряжений блоков разной этажности, назначения, веса и т.д.

Осадочные и температурные швы

Как показывает практика эксплуатации малоэтажных жилых домов, довольно часто их основания и фундаменты подвергаются разрушению. Одна из причин этой проблемы кроется в самом грунте основания: невидимые простым глазом сдвижки и подвижки грунта, происходящие в большинстве случаев из-за грунтовой воды. Эта «незваная гостья» появляется в любое время года, ее первый условный сигнал – плесень, сырость в углах подполья, погреба и на стенах. Значит, где то нарушилась гидроизоляция или треснул блок фундамента, его подошва, может, началось его постепенное оседание или поднятие – вспучивание. В результате на ограждающих стенах дома появляются сначала мелкие паутинки трещин, а затем и большие трещины, начинает отслаиваться штукатурка, покраска, зависают пузырями обои.

Что касается отмостки, то она на данном участке трескается и разрушается. Такое случается и с добротно сделанной и уложенной отмосткой: она начинает трескаться, проседать и разрушаться. Это происходит от того, что нередко при строительстве зданий не делают осадочные и, если необходимо, температурные швы.

Рис. 55. Устройство осадочных (деформационных) швов по периметру ограждающих стен дома: 1 – крыльцо (терраса, веранда); 2 – декоративная отмостка; 3 – дорожка из декоративных напольных камней (бетонные плиты, кирпич, булыжник и т. п.); 4 – газон, песок; 5 – полузакрытый дренаж; 6 – отмостка из монолитного бетона; 7 – деформационные швы с деревянными закладками (доски коротыши); 8 – стена дома; 9 – полузакрытый (открытый) дренаж в виде лотка; 10 – осадочный (деформационный) шов между основанием дома и основанием крыльца (террасы, веранды); 11 – окна

Рис. 56. Общий вид конструкции осадочного (деформационного) шва по разрезу I–I: 1 – галька, щебенка, песок; 2 – полузакрытый дренаж (пополам разрезанная асбестоцементная труба); 3 – упорные плоские камни; 4 – грунт основания (предварительно утрамбованный); 5 – песчаная подушка (высотой от 8 до 15 см); 6 – слой гальки или щебенки (5–10 см); 7 – доска коротыш (вырезается по профилю отмостки (заподлицо), ее размер определяется по месту сооружения самой отмостки), где она втапливается в раствор бетона; 8 – труба закрытого обводного дренажа, прокладываемая около основания фундамента (при мелкозаглубленном заложении) и в основании отмостки в традиционном фундаменте; 9 – постелистый камень лежак; 10 – цокольная часть стены дома; 11 – фундамент (малозаглубленный или мелкозаглубленный); 12 – утрамбованное основание фундамента (щебень, галька, песчаная подушка); 13 – возможное поднятие уровня стояния грунтовой воды; 14 – отмостка из монолитного бетона (или цементно-песчаного раствора М:100)

Итак, при наличии на вашем участке просадочных грунтов, переувлажнения нижних слоев грунта, высокого стояния грунтовых вод и других неудовлетворительных показателей целесообразно при сооружении отмостки сделать на ее уклонной плоскости осадочные (деформационные) швы (рис. 55). Тогда в случае оседания нижних слоев грунта в основании дома, а следовательно в одном из его углов или на участке ограждающей стены, эта деформация не будет разрушительной для цоколя и отмостки – от растрескивания оградит деформационный шов. Угол или часть стены поднимется или опустится точно по данному шву, то есть по заранее отведенной в отмостке щели. В эту щель вставляется доска коротыш по профилю самой отмостки (рис. 56). Доску обрезают и обмазывают горячим битумом за два раза.

Рис. 57. Переход от осадочного шва фундамента к осадочному шву стены: а – разрез, б – план стены, в – план фундамента; 1 – фундамент, 2 – стена, 3 – шов стены, 4 – шпунт, 5 – зазор для осадки, 6 – шов фундамента.

Осадочными швами разделяют здание по длине на части, чтобы предупредить разрушение конструкций в случае возможной неравномерной осадки отдельных частей. Осадочные швы проходят от карниза здания до подошвы фундамента, расположение швов указывают в проекте. Швы в стенах (рис. 57, а, б) выполняют в виде шпунта (4) толщиной, как правило, 1/2 кирпича, с двумя слоями толя; а в фундаментах (рис. 57, в) – без шпунта. Над верхним обрезом фундамента под шпунтом стены оставляют зазор на 1–2 кирпича, чтобы при осадке шпунт не упирался в кладку фундамента. Иначе в этом месте кладка может разрушиться. Осадочные швы в фундаментах и стенах законопачивают просмоленной паклей.

Чтобы поверхностные грунтовые воды не проникли в подвал через осадочный шов, с его наружной стороны устраивают глиняный замок или применяют другие меры, предусмотренные проектом. Температурные швы предохраняют здания от трещин при температурных деформациях.

Защита в домах, где живут люди

Температурный шов в жилом доме имеет древнюю историю. Использовать эти технологии начали еще в процессе строительства первой Египетской Пирамиды. Затем она стала использоваться при любых каменных сооружениях. С помощью этой хитрости люди научились сохранять свое жилье от скачков температуры и других природных катаклизмов.

Эксплуатация жилых домов часто приводит к различного типа разрушениям основания и фундамента. Среди множества возможных причин можно выделить движение грунта под домом. Это сигнал нарушения гидроизоляции. Впоследствии – дом рано или поздно разрушится.

Осадочный деформационный шов

Второй важной областью применения деформационных швов
является компенсация неравномерного давления на грунт при строительстве зданий переменной этажности. В этом случае более высокая часть здания (и соответственно, более тяжёлая) будет давить на грунт с большей силой, чем низкая часть

В результате могут образовываться трещины в стенах и фундаменте здания. Схожей проблемой может стать и осадка грунта в пределах площади под фундаментом здания.Для предотвращения растрескивания стен в этих случаях используются осадочные деформационные швы, которые, в отличие от предыдущего типа, делят не только само здание, но и его фундамент. Нередко в одном и том же здании возникает необходимость применения швов различных типов. Совмещённые деформационные швы называются температурно-осадочными.

Антисейсмические деформационные швы

Как следует из их названия, такие швы применяются в зданиях, находящихся в сейсмоопасных зонах Земли. Суть этих швов в делении всего здания на «кубы» – отсеки, представляющие сами по себе устойчивые ёмкости. Такой «куб» должен быть ограничен деформационными швами со всех сторон, по всем граням. Только в этом случае антисейсмический шов будет работать.Вдоль антисейсмических швов устраиваются двойные стены или сдвоенные ряды опорных колонн, которые являются основой несущей конструкции каждого отдельно взятого отсека.

Усадочный деформационный шов

Усадочные деформационные швы
применяются в монолитно-бетонных каркасах, поскольку бетон при затвердевании имеет свойство несколько уменьшаться в объёме из-за испарения воды. Усадочный шов не допускает возникновения трещин, которые нарушают несущую способность монолитного каркаса.

Смысл такого шва в том, чтобы он расширялся всё больше, параллельно твердению монолитного каркаса. После того как твердение закончится, образовавшийся деформационный шов полностью зачеканивают. Для придания герметической стойкости усадочным и любым другим деформационным швам применяют специальные герметики и гидрошпонки.

Любые конструкции и строения подвергаются деформации по разным причинам: оседание здания после строительства в процессе эксплуатации, температурные и сейсмические воздействия, неоднородность грунтов в основании конструкций. Несомненно, при проектировании и строительстве необходимо учитывать все эти факторы и сделать объект максимально безопасным для людей, а также минимизировать возможность повреждений и риск частого ремонта. Поскольку в современном мире все чаще строят большие и массивные сооружения как жилые, так и торговые, промышленные, невозможно обойтись без применения деформационных швов во всех конструктивных элементах строений.

Материалы для обустройства швов

К материалам, предназначенным для обустройства швов (независимо от вида и размеров), предъявляют одинаковые требования. Они должны быть упругими, эластичными, легко сжимаемыми и быстро восстанавливающими форму после сжатия.

Она предназначена для предотвращения растрескивания стяжки в процессе ее высыхания и компенсации нагрузок от строительных конструкций (стен, колонн и так далее). Широкий выбор размеров (толщиной: 3÷35 мм; шириной: 27÷250 мм) этого материала позволяет обустроить практически любые стяжки и бетонные полы.

Популярным и удобным в применении материалом для заполнения деформационных зазоров является шнур из вспененного полиэтилена. На строительном рынке представлены его две разновидности:

сплошной уплотнительный шнур Ø=6÷80 мм,
в виде трубки Ø=30÷120 мм.

Диаметр шнура должен превышать ширину шва на ¼÷½. Шнур устанавливают в паз в сжатом состоянии и заполняют ⅔÷¾ свободного объема. Например, для заделки пазов шириной 4 мм, нарезанных в стяжке, подойдет шнур Ø=6 мм.

Герметики и мастики

Для заделки швов применяют различные герметики:

полиуретановые;
акриловые;
силиконовые.

Они бывают как однокомпонентные (готовые к применению), так и двухкомпонентные (их готовят путем смешивания двух составных частей непосредственно перед применением). Если шов небольшой ширины, то достаточно заполнить его герметиком; если ширина зазора значительная, то этот материал наносят поверх уложенного шнура из вспененного полиэтилена (либо другого демпфирующего материала).

Разнообразные мастики (битумные, битумно-полимерные, составы на основе сырой резины или эпоксидные с добавками для придания эластичности) используют в основном для герметизации наружных деформационных зазоров. Их наносят поверх уложенного в паз демпфирующего материала.

Специальные профили

В современном строительстве температурные швы в бетоне с успехом заделывают, применяя специальные компенсационные профили. Эти изделия имеют самые различные конфигурации (в зависимости от области применения и ширины шва). Для их изготовления применяют металл, пластик, резину или комбинируют несколько материалов в одном устройстве. Некоторые модели данной категории необходимо устанавливать уже в процессе заливки раствора. Другие же можно устанавливать в паз уже после окончательного затвердевания основания. Производители (как иностранные, так и отечественные) разработали широкий модельный ряд таких приспособлений, как для наружного применения, так и для установки внутри помещений. Высокая цена профилей компенсируется тем, что такой метод заделки зазоров не требует их последующей гидроизоляции.

Изоляционные швы

Устройство изоляционных швов

Изоляционные швы выполняются преимущественно по периметру в местах примыкания стяжки (горизонтальной плоскости к вертикальной) к стенам, парапетам, фундаментам, колонам, встроенному громоздкому оборудованию. Главная задача изоляционных швов исключить жёсткое сцепление торца стяжки с примыкающей конструкцией.

Зачем делать изоляционные швы

Устройство деформационных швов данного вида используется в бетонных конструкциях пола с целью предотвращения передачи деформаций на стяжку от капитальных архитектурных сооружений. Каждая строительная конструкция должна быть независимой от тех, с которыми она граничит. Это нужно для того, чтобы напряжение, возникающее в одном элементе, не передавалось на другие структурные составляющие здания. То есть, стяжка при расширении не должна давить на стену. В свою очередь стена, при возможной подвижке, не должна «тянуть» за собой пол.

Как сделать изоляционные швы

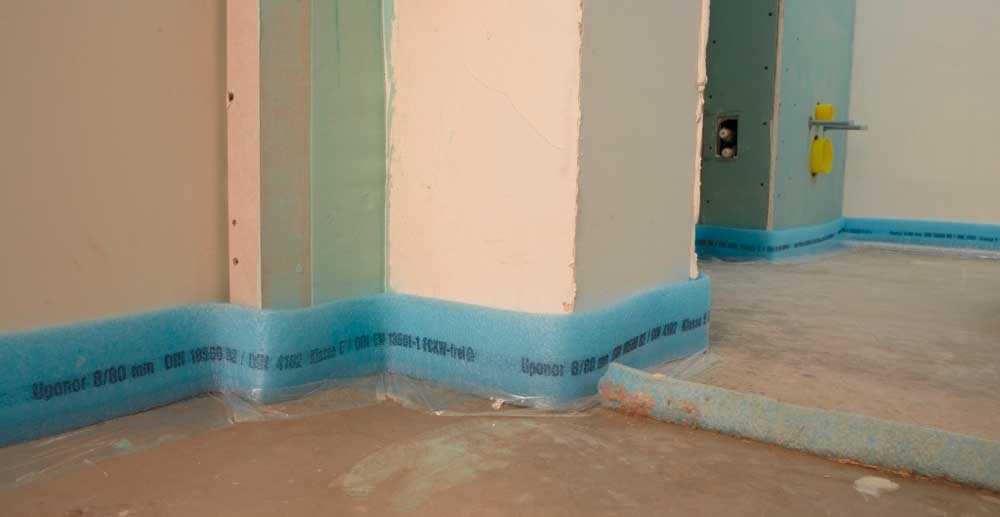

Перед устройством стяжки по периметру стен закрепляется специальная лента из упругого материала. Это демпферная лента, которая представляет собой полосу из вспененного полиэтилена. Другие названия: кромочная, краевая лента. По своей сути, демпферная лента это моток пенополиэтилена, нарезанный на полосы определенной ширины. Из этого можно сделать вывод, что при отсутствии демпферной ленты её можно заменить материалом с аналогичными свойствами, а именно — обычным рулонным пенополиэтиленом (изолон, фольгоизол, пенофол) самостоятельно нарезанным на полосы шириной согласно толщине стяжки + 2 см. (с запасом). Причем это будет дешевле в разы по сравнению с покупкой фирменной демпферной ленты.


Фирменная демпферная лента	Самодельная демпферная лента

Изоляционные швы выполняются на всю толщину стяжки по периметру стен и простенков, а также вокруг колонн, если таковые имеются. Толщина зазора около 6÷10 мм. Высота ленты должна быть выше на несколько см. от уровня стяжки. Прикрепить ленту можно точечно жидкими гвоздями или подпереть раствором, суть в том чтобы она перед заливкой стяжки прилегала к вертикальной плоскости, а далее её ужа сама стяжка (под своим собственным весом) разопрёт. После высыхания стяжки лента не вынимается, а обрезается канцелярским ножом «заподлицо» с уровнем пола.

Особое внимание стоит уделить правильности выполнения изоляционных швов возле колонн. Помимо закладывания демпфера между бетоном и колонной, также необходимо грамотно нарезать изоляционные швы

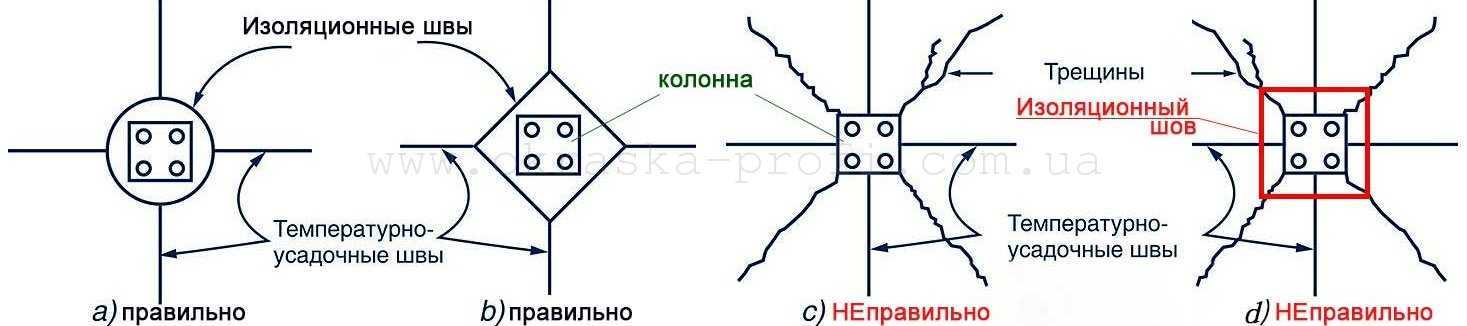

Устройство изоляционных швов вокруг колонн

Рассмотрим четыре варианта показанных на эскизе выше. В случае невыполнения нарезки изоляционных швов вовсе(см. вариант «с») — в последствии от углов колонн возникнут трещины. Не спасает нарезка швов параллельно граням колонны в варианте «d», так как трещины могут пойти как от нарезанных углов, так и от угла колонны до угла шва (если это расстояние будет выше допустимого).

Наилучшими вариантами принято считать «а» (окружность) и «b» (квадрат у которого углы относительно к углам колонн развёрнуты на 45°). Эти два варианта выигрывают тем, что расстояние от углов колонны до изоляционного шва является минимальным (допускается не более двух, трёх толщин стяжки). При этом углы изоляционного шва варианта «b» корректно стыкуются с температурно-усадочными. В варианте «а» (окружность) углы отсутствуют вовсе, но этот вариант, в силу его непростого выполнения, на реальных объектах практически не встречается.

Швы в бетонных полах

Полы постоянно принимают нагрузку от предметов интерьера, оборудования, а их покрытия все время подвергаются износу. В одном помещении могут быть устроены полы из разных материалов, которые в процессе эксплуатации непохоже реагируют на поступающую нагрузку, влажность и другие воздействия. Такие участки тоже нуждаются в разделении, как и монолитный бетонный пол.

По назначению деформационные швы в бетонных полах разделяют на 3 основных типа.

Изоляционный шов имеет круглую или квадратную форму, отделяет пол от стен, колонн и других внутренних вертикальных конструкций, от их воздействия во избежание деформации напольного покрытия. При его устройстве весь периметр прокладывают полимерной изоляцией и внутри образовавшегося контура производят заливку бетонного пола.
Усадочный шов предназначен для предотвращения растрескивания бетона во время застывания и эксплуатации. Его устраивают двумя способами: при помощи формующих швы реек, которые вставляют в материал до потери им пластичности; нарезкой и устройством после окончательной обработки поверхности.
Конструкционный шов выполняют на границах смен заливки участков полов. Он имеет сложный вид соединения «шип-паз» и позволяет бетону двигаться в горизонтальной плоскости и не допускает изменения соседних участков.

Деформационные швы в полах представляют собой зазоры, разделяющие поверхность на несколько блоков или участков. В подавляющем большинстве для устройства компенсационных швов применяют различные профильные конструкции.

Основные виды профилей для устройства швов в полах выделяют следующие.

Встроенные — системы из алюминия, встраиваемые в плоскость напольного покрытия. Применяются в сухих промышленных помещениях с высокой проходимостью, подвергающихся регулярным воздействиям тяжелого оборудования, машин и спецтехники. Профиль может быть усилен резиновой вставкой, может иметь декоративную накладку из нержавеющей стали.
Накладные. Данные системы устанавливают на стыке разных покрытий. Они представляют собой накладку на шов. Такие профили также выдерживают интенсивные нагрузки от техники и большого количества людей. При повышенной загруженности профиль может быть усилен полимерными вставками.
Водонепроницаемые системы профилей предназначены не только для компенсации деформационных нагрузок, но и для защиты напольного разреза от попадания влаги и воды в помещениях с малой гидроизоляцией или на открытых площадках, парковках, складах и т.д. Такие профили выполнены из нержавеющей стали, имеют в своей конструкции специальные прокладки из ПВХ или резины.
Разделительные системы представляют собой профили из мягкого или жесткого ПВХ. Их устраивают в качестве температурных и компенсирующих швов в монолитных полах различного назначения. ПВХ-профили герметизируют и защищают напольные стыки, они стойки к воздействию температур, кислот и моющих средств, что делает их применение универсальным. Деформационные швы в бетонных полах иногда заполняют полимерными мастиками. ПВХ-системы наиболее функциональны и долговечны, поэтому следует отдать им предпочтение.
