Электрическое поле и его характеристики

Диэлектрики в электрическом поле

Диэлектриками называют вещества, не проводящие электрический ток. Диэлектриками являются стекло, фарфор, резина, дистиллированная вода, газы.

В диэлектриках нет свободных зарядов, все заряды связаны. В молекуле диэлектрика суммарный отрицательный заряд электронов равен положительному заряду ядра. Различают полярные и неполярные диэлектрики.

В молекулах полярных диэлектриков ядра и электроны расположены так, что центры масс положительных и отрицательных зарядов не совпадают и находятся на некотором расстоянии друг от друга. То есть молекулы представляют собой диполи независимо от наличия внешнего электрического поля. В отсутствие внешнего электрического поля из-за теплового движения молекул диполи расположены хаотично, поэтому суммарная напряженность поля всех диполей диэлектрика равна нулю.

Если в отсутствие внешнего электрического поля центры масс положительных и отрицательных зарядов в молекуле диэлектрика совпадают, то он называется неполярным. Пример такого диэлектрика – молекула водорода. Если такой диэлектрик поместить во внешнее электрическое поле, то направления векторов сил, действующих на положительные и отрицательные заряды, будут противоположными. В результате молекула деформируется и превращается в диполь. При внесении диэлектрика в электрическое поле происходит его поляризация.

Поляризация диэлектрика – процесс смещения в противоположные стороны разноименных связанных зарядов, входящих в состав атомов и молекул вещества в электрическом поле.

Если диэлектрик неполярный, то в его молекулах происходит смещение положительных и отрицательных зарядов. На поверхности диэлектрика появятся поверхностные связанные заряды. Связанными эти заряды называют потому, что они не могут свободно перемещаться отдельно друг от друга.

Внутри диэлектрика суммарный заряд равен нулю, а на поверхностях заряды не скомпенсированы и создают внутри диэлектрика поле, вектор напряженности которого направлен противоположно вектору напряженности внешнего поля. Это значит, что внутри диэлектрика поле имеет меньшую напряженность, чем в вакууме.

Физическая величина, равная отношению модуля напряженности электрического поля в вакууме к модулю напряженности электрического поля в однородном диэлектрике, называется диэлектрической проницаемостью вещества:

В полярном диэлектрике во внешнем электрическом поле происходит поворот диполей, и они выстраиваются вдоль линий напряженности.

Если внесенный в электрическое поле диэлектрик разрезать, то его части будут электрически нейтральны.

Электрическое поле

Закон Кулона, изученный на прошлом уроке, был установлен экспериментально и справедлив для покоящихся заряженных тел. Каким же образом происходит взаимодействие заряженных тел на расстоянии? До некоторых пор при изучении электрических взаимодействий бок о бок развивались две принципиально разные теории: теория близкодействия и теория дальнодействия (действия на расстоянии).

Теория близкодействия заключается в том, что заряженные тела взаимодействуют друг с другом посредством промежуточного звена (например, цепь в задаче о поднятии ведра из колодца является промежуточным звеном, посредством которого мы воздействуем на ведро, то есть поднимаем его).

Теория дальнодействия гласит, что заряженные тела взаимодействуют через пустоту. Шарль Кулон придерживался именно этой теории и говорил, что заряженные тела «чувствуют» друг друга. В начале XIX века конец спорам положил Майкл Фарадей (рис. 1). В работах, связанных с электрическим полем, он установил, что между заряженными телами существует некий объект, который и осуществляет действие заряженных тел друг на друга. Работы Майкла Фарадея были подтверждены Джеймсом Максвеллом (рис. 2). Он показал, что действие одного заряженного тела на другое распространяется за конечное время, таким образом, между заряженными телами должно существовать промежуточное звено, через которое осуществляется взаимодействие.

Рис. 1. Майкл Фарадей (Источник)

Рис. 2. Джеймс Клерк Максвелл (Источник)

Определение: Электрическое поле – это особая форма материи, которая создается покоящимися зарядами и определяется действием на другие заряды.

Примечания

1. // Физическая энциклопедия / Гл. ред. А. М. Прохоров. — М.: Большая Российская энциклопедия, 1992. — Т. 3. — С. 246. — 672 с. — 48 000 экз. — ISBN 5-85270-019-3.
2. Для любой частицы её электрический заряд постоянен. Измениться он может только если от частицы что-то заряженное отделится или если к ней что-то заряженное присоединится.
3. Иногда его значения могут оказываться и одинаковыми в разных точках пространства; если E→{\displaystyle {\vec {E}}} одинаков всюду в пространстве (или в какой-то области), говорят об однородном электрическом поле — это частный, наиболее простой, случай электрического поля; в реальности электрическое поле может быть однородным лишь приближённо, то есть различия E→{\displaystyle {\vec {E}}} в разных точках пространства есть, но иногда они небольшие и ими можно пренебречь в рамках некоторого приближения.
4. Электромагнитное поле может быть выражено и по-другому, например через электромагнитный потенциал или в несколько иной математической записи (в которой вектор напряжённости электрического поля вместе с вектором магнитной индукции входит в тензор электромагнитного поля), однако все эти способы записи тесно связаны между собой, таким образом, утверждение о том, что поле E→{\displaystyle {\vec {E}}} — одна из основных составляющих электромагнитного поля, не утрачивает смысла.
5. Хотя исторически многие из них были открыты раньше.

Линии напряженности

Попытаемся теперь охарактеризовать электростатическое поле нескольких зарядов. В этом случае необходимо воспользоваться сложением векторных величин напряженностей всех зарядов. Внесем пробный заряд и запишем сумму векторов сил, действующих на этот заряд. Результирующее значение напряженности получится при разделении значений этих сил на величину пробного заряда. Данный метод называется принципом суперпозиции.

Напряженность электростатического поля принято изображать графически при помощи силовых линий, которые также называют линиями напряженности. Такое изображение можно получить, построив вектора напряженности поля в как можно большем количестве точек вблизи данного заряда или целой системы заряженных тел.

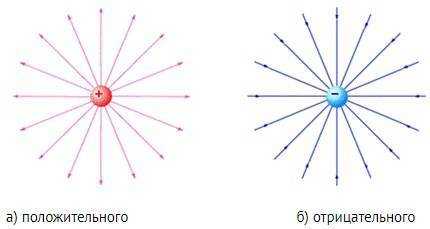

Рис. 4. Линии напряженности электрического поля точечного заряда (Источник)

Рассмотрим несколько примеров изображения силовых линий. Линии напряженности выходят из положительного заряда (рис. 4,а), то есть положительный заряд является источником силовых линий. Заканчиваются линии напряженности на отрицательном заряде (рис. 4,б).

Рассмотрим теперь систему, состоящую из положительного и отрицательного зарядов, находящихся на конечном расстоянии друг от друга (рис. 5). В этом случае линии напряженности направлены от положительного заряда к отрицательному.

Большой интерес представляет электрическое поле между двумя бесконечными плоскостями. Если одна из пластин заряжена положительно, а другая отрицательно, то в зазоре между плоскостями создается однородное электростатическое поле, линии напряженности которого оказываются параллельными друг другу (рис. 6).

Рис. 5. Линии напряженности системы двух зарядов (Источник)

Рис. 6. Линии напряженности поля между заряженными пластинами (Источник)

В случае неоднородного электрического поля величина напряженности определяется густотой силовых линий: там, где силовые линии гуще, величина напряженности поля больше (рис. 7).

Рис. 7. Неоднородное электрическое поле (Источник)

Определение: Линиями напряженности называют непрерывные линии, касательные к которым в каждой точке совпадают с векторами напряженности в этой точке.

Линии напряженности начинаются на положительных зарядах, заканчиваются на отрицательных и являются непрерывными.

Изображать электрическое поле с помощью силовых линий мы можем так, как сами посчитаем нужным, то есть число силовых линий, их густота ничем не ограничивается. Но при этом необходимо учитывать направление векторов напряженности поля и их абсолютные величины.

Очень важно следующее замечание. Как говорилось ранее, закон Кулона применим только для точечных покоящихся зарядов, а также заряженных шариков, сфер. Напряженность же позволяет характеризовать электрическое поле вне зависимости от формы заряженного тела, которое это поле создает

Напряженность же позволяет характеризовать электрическое поле вне зависимости от формы заряженного тела, которое это поле создает.

Список литературы

1. Мякишев Г.Я., Буховцев Б.Б., Сотский Н.Н. Физика: учеб. для 10 кл. общеобразоват. учреждений: базовый и профил. уровни. – М.: Просвещение, 2008.
2. Касьянов В.А. Физика. 10 кл.: учеб. для общеобразоват. учеб. заведений. — М.: Дрофа, 2000.
3. Рымкевич А.П. Физика. Задачник. 10-11 кл.: пособие для общеобразоват. учреждений. – М.: Дрофа, 2013.
4. Генденштейн Л.Э., Дик Ю.И. Физика. 10 класс. В 2 ч. Ч. 1. Учебник для общеобразовательных учреждений (базовый уровень) – М.: Мнемозина, 2009.

Дополнительные рекомендованные ссылки на ресурсы сети Интернет

1. Nauka.guskoff.ru (Источник).
2. Youtube (Источник).
3. Physics.ru (Источник).

Домашнее задание

1. Стр. 378: № 1–3. Касьянов В.А. Физика. 10 кл.: учеб. для общеобразоват. учеб. заведений. — М.: Дрофа, 2000. (Источник)
2. С каким ускорением движется электрон в поле напряженностью 10 кВ/м?
3. В вершинах равностороннего треугольника со стороной a находятся заряды +q, +q и –q. Найти напряженность поля Е в центре треугольника.

Кулоновская сила

Концепция Кулона характеризует взаимодействие между двумя зарядами, пребывающими в состоянии покоя. Она гласит: два недвижимых заряда отталкивают либо притягивают один другого с силой, которая прямо пропорциональна произведению величин зарядов, но обратна длине расстояния между этими зарядами во второй степени. Вместе с этим, сила взаимодействия пары зарядов не может измениться при присутствии третьего.

С помощью кулоновского принципа естествоиспытатель может отыскать состояние равновесия в ситуации свободного перемещения зарядов под воздействием силы другого типа, при котором заряды будут распределяться с постоянным коэффициентом. Сила Кулона предопределена третьим законом Ньютона, который утверждает, что заряды воздействуют один на другого с силами, которые равны по модулям, но противоположны по направлениям.

Суперпозиция полей

Закон Кулона и все вытекающие из него утверждения являются лишь основой для другого, более масштабного принципа – закона суперпозиции. Исходя из этого фундаментального утверждения, силы, которые действуют на заряды, каждый из которых располагается в конкретной точке объединённой системы, являют собой сумму сил, имеющих строгое направление и формируемых отдельными группами зарядов по отдельности и влияющих на заряды в конкретных точках.

Принцип суперпозиции полей

В отличие от закона Кулона, принцип суперпозиции может быть недостаточным в рамках некоторых квантовых явлений в электрическом поле.

Электризация тел

Электризация – процесс сообщения телу электрического заряда, т. е. нарушение его электрической нейтральности. Процесс электризации представляет собой перенесение с одного тела на другое электронов или ионов. В результате электризации тело получает возможность участвовать в электромагнитном взаимодействии.

Способы электризации:

• трением, – например, электризация эбонитовой палочки при трении о мех. При тесном соприкосновении двух тел часть электронов переходит с одного тела на другое; в результате этого на поверхности у одного из тел создается недостаток электронов и тело получает положительный заряд, а у другого – избыток, и тело заряжается отрицательно. Величины зарядов тел одинаковы;
• через влияние (электростатическая индукция) – тело остается электрически нейтральным, электрические заряды внутри него перераспределяются так, что разные части тела приобретают разные по знаку заряды;
• при соприкосновении заряженного и незаряженного тела – заряд при этом распределяется между этими телами пропорционально их размерам. Если размеры тел одинаковы, то заряд распределяется между ними поровну;
• при ударе;
• под действием излучения – под действием света с поверхности проводника могут вырываться электроны, при этом проводник приобретает положительный заряд.

Электризация тел

Электризация – процесс сообщения телу электрического заряда, т. е. нарушение его электрической нейтральности. Процесс электризации представляет собой перенесение с одного тела на другое электронов или ионов. В результате электризации тело получает возможность участвовать в электромагнитном взаимодействии.

Способы электризации:

• трением, – например, электризация эбонитовой палочки при трении о мех. При тесном соприкосновении двух тел часть электронов переходит с одного тела на другое; в результате этого на поверхности у одного из тел создается недостаток электронов и тело получает положительный заряд, а у другого – избыток, и тело заряжается отрицательно. Величины зарядов тел одинаковы;
• через влияние (электростатическая индукция) – тело остается электрически нейтральным, электрические заряды внутри него перераспределяются так, что разные части тела приобретают разные по знаку заряды;
• при соприкосновении заряженного и незаряженного тела – заряд при этом распределяется между этими телами пропорционально их размерам. Если размеры тел одинаковы, то заряд распределяется между ними поровну;
• при ударе;
• под действием излучения – под действием света с поверхности проводника могут вырываться электроны, при этом проводник приобретает положительный заряд.

Основные понятия в классической электродинамике

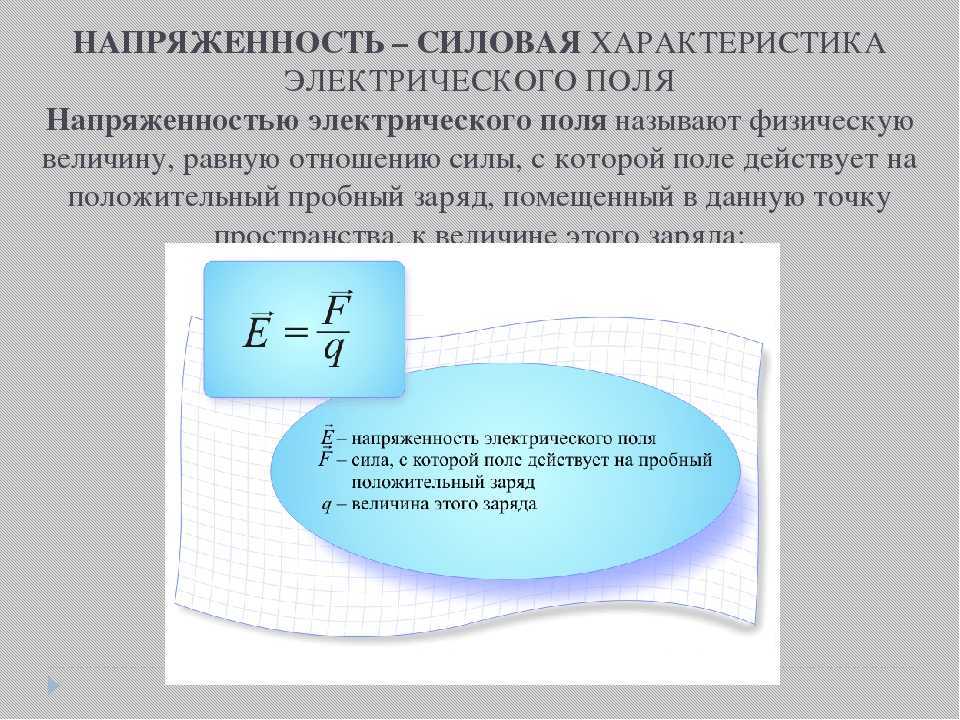

Напряженность электрического поля в физике — это векторная (имеющая направление) физическая величина, характеризующая электрическое поле в данной точке. Напряженность является силовой характеристикой электрического поля, направлена в ту же сторону, что и сила электростатического взаимодействия. Напряженность показывает, с какой силой действует поле на помещенный в него заряд.

Свойство: напряженность поля в данной точке не зависит от величины пробного заряда. Во всех случаях отношение силы к величине заряда — постоянная величина.

Единицей измерения напряженности в системе СИ является ньютон, деленный на кулон:

Формулы вычисления напряженности:

Напряженность равна отношению силы, действующей на неподвижный точечный заряд, помещенный в данную точку, к величине этого заряда.

Напряженность электрического поля уединенного точечного заряда либо заряженной сферы:

Из определения напряженности следует, что для случая взаимодействия двух точечных зарядов, зная силу их взаимодействия, можно получить величину напряженности электрического поля, которое создается зарядом q0 в точке на расстоянии r от него до точки, в которой исследуется электрическое поле:

Из формулы следует, что напряженность поля точечного заряда обратно пропорциональна квадрату расстояния от данного заряда. Например, при увеличении расстояния в два раза, напряженность уменьшается в четыре раза.

Принцип суперпозиций

В большинстве реальных ситуаций, связанных с электрическими полями и силами, заряд распределен по пространству. Заряженные проводящие стержни имеют электрический заряд, распределенный по их поверхностям.

Поле распределенного заряда.

Представим, что распределение состоит из множества точечных зарядов q1, q2… В любой заданной точке P каждый из точечных зарядов распределения создает свое собственное электрическое поле E,  поэтому пробный точечный заряд q, помещенный в точку P, испытывает силу F1=q*E1 со стороны заряда q1, силу F2=q*E2 стороны заряда q2 и так далее.

Исходя из принципа суперпозиции электрических сил, полная сила F, которую распределение заряда оказывает на q, является векторной суммой этих сил:

F=F1+F2+…=q1E1+q2E2+…

Совместное действие всех зарядов в распределении описывается полным электрическим полем E в точке P. Это поле равняется:

E=F/q=E1+E2+E3+…

Вывод:

Принцип суперпозиций электрических полей: суммарное электрическое поле в точке P является векторной суммой электрических полей, созданных каждым точечным зарядом, содержащимся в данном распределении заряда.

Пример расчета

Решение:

Fk — сила Кулона, действующая на заряд со стороны электрического поля, равная Fk=qE.

Так как m*g — сила тяжести, по второму закону Ньютона, ускорение будет сонаправлено результирующей силе. А так как начальная скорость равна нулю, тело будет разгоняться вдоль вектора ускорения.

Тогда:

Ответ: 1.

Теория близкодействия

Согласно теории близкодействия, электрические заряды передают свои взаимодействия с помощью особых вещественных частиц-посредников и производятся с конечной скоростью.

Основателями теории близкодействия в классической физике являются философ и физик Рене Декарт и естествоиспытатель Майкл Фарадей. В рамках данной концепции принято считать, что частицы, которые являются посредниками в процессе передачи взаимодействий, движутся со строго определённой скоростью, которая стремится к скорости света.

Переносчиками, или телами-посредниками, которые передают взаимодействие зарядов, являются кванты электрического поля, движущиеся со скоростью света.

Теория близкодействия

Электроемкость, конденсатор и напряженность электрического поля

Величина С, равная заряду q, который требуется сообщить проводнику с целью повышения его потенциала, называется электроёмкостью.

Размер и форма проводника формируют величину электроёмкости, как и свойства диэлектрика, который разделяет проводники. В физике имеет значение один тип систем, сосредоточивающий электрическое поле в определённой месте пространства. Он носит название «конденсатор», который, в свою очередь, состоит из проводников, именуемых обкладками.

Данный тип систем являет собой конфигурацию проводников, которую составляют две плоские проводящие пластины, расположенные параллельно друг другу на маленьком расстоянии и отграниченные слоем диэлектрика.

Определение

Вокруг заряженного тела возникает электрическое поле. Если сказать формулировку простыми словами, то это такое поле, которое действует на другие тела с определенной силой.

Основной количественной характеристикой является напряженность электрического поля. Она равна отношению силы, действующей на заряд, к величине заряда. Сила действует в каком-то направлении, значит и напряженность ЭП векторная величина. Ниже вы видите формулу напряженности:

Напряженность ЭП действует в направлении, которое вычисляется по принципу суперпозиции. То есть:

На рисунке ниже вы видите условное графическое изображение двух зарядов разной полярности и силовые линии электрического поля, возникающего между ними.

Важно! Главным условием возникновения электрического поля является то, что тело должно иметь какой-то заряд. Только тогда вокруг него возникнет поле, которое будет действовать на другие заряженные тела

Чтобы определить величину напряженности электрического поля вокруг единичного пробного заряда используют закон Кулона, в этом случае:

Такое поле называют еще и кулоновским.

Другой важной физической величиной является потенциал электрического поля. Это уже не векторная, а скалярная величина, она прямопропорциональна энергии, приложенной к заряду:

Важно! Силовой и энергетической характеристикой электрического поля является напряженность и потенциал. Это и есть его основные физические свойства

Он измеряется в Вольтах и численно равен работе ЭП по перемещению заряда из определенной точки в бесконечность.

Более подробно узнать о том, что такое напряженность электрического поля, вы можете из видео урока:

Краткая история изучения электрического поля

Считается, что инженер и физик Шарль Кулон стал первым исследователем взаимодействия статичных зарядов. Именно он вывел принцип их взаимодействия. Фундаментом исследований Кулона стала теория гравитационного взаимодействия Исаака Ньютона.

Ганс Эрстед стал учёным, открывшим магнитные свойства электрического тока и поля, а благодаря Джеймсу Максвеллу мы знаем, что электрическое поле не может существовать без магнитного, которое и индуцирует его. Также Максвелл утвердил концепцию близкодействия электромагнитных взаимодействий.

Ганс Эрстед и Джеймс Максвелл

Тем не менее, электрическое поле стало объектом человеческих исследований задолго до последних веков. Ещё Фалес Милетский в 7 веке до нашей эры исследовал природу статического электричества.

В конце 19 века Джозефом Томсоном был открыт электрон – «живой» образец носителя электричества. Спустя годы Эрнст Резерфорд доказал место в структуре атомов, на котором располагаются электроны.

Закон Кулона. Принцип суперпозиции

Взаимодействие неподвижных электрических зарядов изучает раздел физики названный электростатикой, в основе которой фактически лежит закон Кулона, который был выведен на основе многочисленных опытов. Данный закон, также как и единица электрического заряда были названы в честь французского физика Шарля Кулона.

Кулон проводя свои опыты установил, что сила взаимодействия между двумя небольшими электрическим зарядами подчиняется следующим правилам:

• сила пропорциональна величине каждого заряда;
• сила обратно пропорциональна квадрату расстояний между ними;
• направление действия силы направленно вдоль прямой соединяющей заряды;
• сила представляет собой притяжение, если тела заряжены противоположно, и отталкивание в случае одноимённых зарядов.

Таким образом, закон Кулона выражается следующей формулой

где q1, q2 – величина электрических зарядов,

r – расстояние между двумя зарядами,

k – коэффициент пропорциональности, равный k = 1/(4πε) = 9 * 109 Кл2/(Н*м2), где ε – электрическая постоянная, ε = 8,85 * 10-12 Кл2/(Н*м2).

Замечу, что ранее электрическая постоянная ε0 называлась диэлектрической постоянной или диэлектрической проницаемостью вакуума.

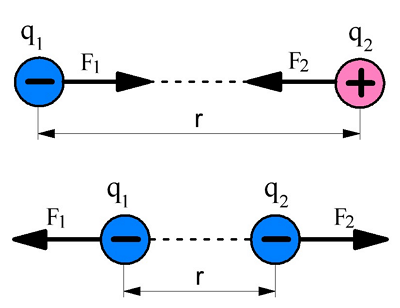

Рисунок иллюстрирующий закон Кулона.

Закон Кулона проявляется, нет только при взаимодействии двух зарядов, но и что чаще встречается системы из нескольких зарядов. В этом случае закон Кулона дополняется ещё одним существенным фактором, который называется «принципом наложения» или принципом суперпозиции.

В основе принципа суперпозиции лежит два правила:

• воздействие на заряженную частицу нескольких сил есть векторная сумма воздействий этих сил;
• любое сложное движение состоит из нескольких простых движений.

Принцип суперпозиции, на мой взгляд, проще всего изобразить графически

Изображение, поясняющее принцип суперпозиции.

На рисунке показаны три заряда: -q₁, +q₂, +q₃. Для того чтобы вычислить силу F_общ, которая действует на заряд -q₁, необходимо вычислить по закону Кулона силы взаимодействия F1 и F2 между -q₁, +q₂ и -q₁, +q₃. Затем получившиеся силы сложить по правилу сложения векторов. В данном случае F_общ вычисляется как диагональ параллелограмма по следующему выражению

где α – угол между векторами F1 и F2.

Статическое и вихревое поле

Как упоминалось в начале статьи, электрическое поле может возникать вокруг переменного магнитного поля. Оно даже создает ток, что может быть достигнуто двумя путями:

• изменением интенсивности магнитного поля, проходящего сквозь контур проводника в нем;
• изменением положения самого проводника.

При этом проводнику вовсе не обязательно быть замкнутым — ток в нем все равно будет течь.

Для иллюстрации отличий статического и вихревого поля можно составить таблицу.

Параметр	Электростатическое	Вихревое
форма силовых линий	разомкнутые	замкнутые
чем создается	неподвижным зарядом	переменным магнитным потоком
источник напряженности	заряд	отсутствует
работа по перемещению в замкнутом контуре	нулевая	создает ЭДС индукции

Нельзя сказать, что первое и второе поле никак между собой не связаны. Это не так. В реальности работает такая закономерность: неподвижный заряд создает электростатическое поле, которое движет заряд в проводнике; движущийся заряд порождает постоянное магнитное поле. Если заряд движется с непостоянной скоростью и направлением, то магнитное поле становится переменным и создает вторичное электрическое. Таким образом, электрическое поле и его характеристики влияют на возможность возникновения магнитного и его параметры.

5.Понятие ротора

Поле по своей структуре может быть достаточно неоднородным. Циркуляция же не дает детальной характеристики поля. Следовательно, начнем стягивать контур интегрирования к какой-либо точке М (уменьшать турбину). Циркуляция при этом будет стремиться к нулю, но и площадь,
охваченная контуром, также будет стремиться к нулю. А их отношение дает конечное число.

Турбину можно ориентировать в пространстве тремя независимыми способами. Следовательно, таким способом можно получить 3
независимых числа, а три числа – это вектор, следовательно, образуется векторная характеристика поля, которая и называется ротором.

Ротор – это локальная или дифференциальная характеристика.

Потенциал электрического поля. Разность потенциалов

Потенциал – скалярная физическая величина, равная отношению потенциальной энергии электрического заряда в электростатическом поле к величине этого заряда.

Обозначение – ​\( \varphi \)​, единица измерения в СИ – вольт (В).

Потенциал \( \varphi \) является энергетической характеристикой электростатического поля.

Разность потенциалов численно равна работе, которую совершает электрическая сила при перемещении единичного положительного заряда между двумя точками поля:

Обозначение – ​\( \Delta\varphi \)​, единица измерения в СИ – вольт (В).

Иногда разность потенциалов обозначают буквой ​\( U \)​ и называют напряжением.

Важно!
Разность потенциалов \( \Delta\varphi=\varphi_1-\varphi_2 \), а не изменение потенциала \( \Delta\varphi=\varphi_2-\varphi_1 \). Тогда работа электростатического поля равна:

Важно!
Эта формула позволяет вычислить работу электростатических сил в любом поле. В электростатике часто вычисляют потенциал относительно бесконечно удаленной точки

В этом случае потенциал поля в данной точке равен работе, которую совершают электрические силы при удалении единичного положительного заряда из данной точки в бесконечность

В электростатике часто вычисляют потенциал относительно бесконечно удаленной точки. В этом случае потенциал поля в данной точке равен работе, которую совершают электрические силы при удалении единичного положительного заряда из данной точки в бесконечность.

Потенциал поля точечного заряда ​\( q \)​ в точке, удаленной от него на расстояние ​\( r \)​, вычисляется по формуле:

Для наглядного представления электрического поля используют эквипотенциальные поверхности.

Важно!
Внутри проводящего шара потенциал всех точек внутри шара равен потенциалу поверхности шара и вычисляется по формуле потенциала точечного заряда (​\( r =R \)​, где ​\( R \)​ – радиус шара). Напряженность поля внутри шара равна нулю

Эквипотенциальной поверхностью, или поверхностью равного потенциала, называется поверхность, во всех точках которой потенциал имеет одинаковое значение.

Свойства эквипотенциальных поверхностей

• Вектор напряженности перпендикулярен эквипотенциальным поверхностям и направлен в сторону убывания потенциала.
• Работа по перемещению заряда по эквипотенциальной поверхности равна нулю.

В случае однородного поля эквипотенциальные поверхности представляют собой систему параллельных плоскостей. Для точечного заряда эквипотенциальные поверхности представляют собой концентрические окружности.

Разность потенциалов и напряженность связаны формулой:

Из принципа суперпозиции полей следует принцип суперпозиции потенциалов:

Потенциал результирующего поля равен сумме потенциалов полей отдельных зарядов.

Важно!
Потенциалы складываются алгебраически, а напряженности – по правилу сложения векторов. Решение задач о точечных зарядах и системах, сводящихся к ним, основано на применении законов сохранения, теоремы об изменении кинетической энергии заряда с учетом работы электростатических сил

Решение задач о точечных зарядах и системах, сводящихся к ним, основано на применении законов сохранения, теоремы об изменении кинетической энергии заряда с учетом работы электростатических сил.

Алгоритм решения таких задач:

• установить характер и особенности электростатических взаимодействий объектов системы;
• ввести характеристики (силовые и энергетические) этих взаимодействий, сделать рисунок;
• записать законы сохранения и движения для объектов;
• выразить энергию электростатического взаимодействия через заряды, потенциалы, напряженности;
• составить систему уравнений и решить ее относительно искомой величины;
• проверить решение.

Закон Кулона

Закон Кулона был открыт экспериментально: в опытах с использованием крутильных весов измерялись силы взаимодействия заряженных шаров.

Закон Кулона формулируется так:
сила взаимодействия ​\( F \)​ двух точечных неподвижных электрических зарядов в вакууме прямо пропорциональна их модулям ​\( q_1 \)​ и \( q_2 \) и обратно пропорциональна квадрату расстояния между ними ​\( r \)​:

где ​\( k=\frac{1}{4\pi\varepsilon_0}=9\cdot10^9 \)​ (Н·м2)/Кл2 – коэффициент пропорциональности,
​\( \varepsilon_0=8.85\cdot10^{-12} \)​ Кл2/(Н·м2) – электрическая постоянная.

Коэффициент ​\( k \)​ численно равен силе, с которой два точечных заряда величиной 1 Кл каждый взаимодействуют в вакууме на расстоянии 1 м.

Сила Кулона направлена вдоль прямой, соединяющей взаимодействующие заряды. Заряды взаимодействуют друг с другом с силами, равными по величине и противоположными по направлению.

Значение силы Кулона зависит от среды, в которой они находятся. В этом случае формула закона:

где ​\( \varepsilon \)​ – диэлектрическая проницаемость среды.

Закон Кулона применим к взаимодействию

• неподвижных точечных зарядов;
• равномерно заряженных тел сферической формы.

В этом случае ​\( r \)​ – расстояние между центрами сферических поверхностей.

Важно!
Если заряженное тело протяженное, то его необходимо разбить на точечные заряды, рассчитать силы их попарного взаимодействия и найти равнодействующую этих сил (принцип суперпозиции)

Основные характеристики

Их можно описать при помощи математических закономерностей, а некоторые — выразить графически. Последние характеристики являются векторными, то есть имеющими направление

Это важно, поскольку при решении практических задач часто приходится оперировать не модулем величины, а проекцией вектора на какую-либо выбранную ось

Основными параметрами поля являются:

1. напряженность;
2. потенциал;
3. индукция.

Напряженность поля

Это силовая характеристика электрического поля. Величина это векторная, и она характеризует силу, с которой поле воздействует на заряд в конкретной точке. Математически это выражается так:

Ē = F̄/q.

Если подставить сюда формулу закона Кулона, то получим:

Ē = q₀ / 4 π ε ε₀ r ².

Если поле создано двумя зарядами, то результирующая напряженность рассчитывается графически — при помощи сложения векторов напряженностей от каждого отдельного источника. Этот способ получил название принципа суперпозиции.

Потенциалы и их разность

Электрическое поле способно совершать работу. Если пробный заряд передвигать в поле, то работа, выполненная эл. полем, будет зависеть от начального и конечного расстояние от пробного заряда до центра эл. поля. Сравнить это можно с человеком, который собрался прыгать с крыши. Пока он находится на высоте десятого этажа, его потенциальная энергия будет равна:

W = -GMm / Rr.

Или если учесть соразмерность земли и человека:

W = mgh.

Пока человек не прыгнул, он обладает потенциальной энергией. Когда же он, наконец, упадет, гравитационное поле совершит работу, численно равную вышеуказанной величине. При этом не учитывается горизонтальное перемещение — эту работу совершал сам покойный.

W = q₁ q₀ / 4 π ε ε₀ r.

При перемещении в другую точку, когда расстояние r будет иным, поле совершит работу, равную:

A = W₁ — W₂ = q₁ q₀ /4 π ε ε₀ r₁ — q₁ q₀ / 4 π ε ε₀ r₂.

Если из обоих слагаемых выделить параметр, который относится непосредственно к полю, а не к пробному заряду, он будет выглядеть так:

φ₁ = q₀ /4 π ε ε₀ r₁; φ₂ = q₀ / 4 π ε ε₀ r₂.

И вот это φ и называется потенциалом поля в точке. Исходя из всех написанных выше формул, можно выразить эту величину так:

φ ₁ = W₁ / q₁; φ₂ = W₂ / q₁.

Таким образом, работа, которую совершит поле, будет выражена следующим образом:

A = W₁ — W₂ = φ₁ q₁ — φ₂ q₁ = q₁ (φ₁ — φ₂).

Выражение в скобках будет называться разностью потенциалов, или напряжением. Она показывает, какую работу совершит поле по перемещению пробного заряда.

A/q = (φ₁ — φ₂).

Единица этой величины, Дж/Кл, получила название Вольт, в честь ученого Алессандро Вольта. От этой единицы отсчитывают размерность и других величин в электростатике и электродинамике. Например, напряженность поля измеряется в В/м.

Электрическая индукция

Эта величина характеризует электрическое поле, что называется, в чистом виде. В реальности мы имеем дело с полем в различных средах, имеющих определенную диэлектрическую проницаемость. Несмотря на то что для большинства веществ это табличная величина, в ряде случаев она непостоянна, а ее зависимость от параметров среды (температура, влажность и т. д. ) нелинейна.

Такое явление характерно для сегнетовой соли, титаната бария, ниобата лития и ряда других.

D = ε ε₀ E.

Это тоже векторная величина, направление которой совпадает с направлением напряженности.

Природа явления

Глазами электрическое поле увидеть невозможно: его можно обнаружить по его действию на заряженные тела. При этом такое воздействие не требует прямого касания носителей потенциала, но имеет силовую природу. Так, наэлектризованные волосы будут тянуться к другим предметам.

Наблюдение за электрическими полями показывает, что они работают аналогично гравитационным. Описывается это законом Кулона, который в общем виде выглядит так:

F = q₁ q₂ / 4 π ε ε₀ r ²,

где q₁ и q₂ — величины зарядов в кулонах, ε — диэлектрическая проницаемость среды, ε₀ — электрическая постоянная, равная 8,854*10⁻¹² Ф/м, r — расстояние между зарядами в метрах, а F — сила, с которой заряды взаимодействуют, в ньютонах.

Таким образом, чем дальше от центра, тем меньше будет ощущаться воздействие поля.

Отобразить поле графически можно в виде силовых линий. Их расположение будет зависеть от геометрических характеристик носителя. Различают два вида полей:

1. Однородное, когда силовые линии расположены параллельно друг другу. Идеальный случай — это бесконечные параллельные заряженные пластины.
2. Неоднородное, частный случай которого — поле вокруг точечного или сферического заряда; его силовые линии расходятся радиально от центра, если он положительный, и к центру, если отрицательный.

Таковы основные свойства электрического поля. Чтобы ознакомиться с его характеристиками, стоит рассмотреть простейший вариант — электростатическое, которое формируется постоянными и неподвижными зарядами. Для удобства они будут точечными, чтобы их контуры не усложняли расчеты. Пробный заряд, который тоже будет фигурировать в дальнейшем, тоже будет точечным и бесконечно малым.

https://youtube.com/watch?v=kD-6e7fgvmY
