Расстояния передачи
Длина кабеля
Длина кабеля влияет на максимальную скорость передачи информации. Более длинный кабель имеет большую емкость и соответственно для обеспечения надежной передачи более низкую скорость. Большая емкость приводит к тому, что изменение напряжения одного сигнального провода может передаться на другой смежный сигнальный провод. Максимальным расстоянием обычно считается равным 15 м, но это не установлено в стандарте. Мы рекомендуем использовать на расстояниях до 50 м, но это зависит от типа используемого оборудования и характеристик кабеля.
Максимальная длина кабеля
| Скорость | Макс. длина | Макс. длина |
| 19 200 | 50 | 15 |
| 9 600 | 500 | 150 |
| 4 800 | 1000 | 300 |
| 2 400 | 3000 | 900 |
Скорость передачи данных
Скорость передачи информации по RS-232 измеряется в Бодах. Эта единица названа в честь Эмиля Бодо (Jean Maurice-Emile Baudot) (1845-1903), французского инженера по телеграфии, изобретателя первого печатающего устройства для телеграфа (телепринтера) , представленного на Международной Телеграфной конференции в 1927. Максимальная скорость согласно стандарту 20000 Бод. Однако современное оборудование может работать значительно быстрее. Не имеет значения на сколько быстрое (медленное) ваше соединение — максимальное число чтения за секунду можно установить с помощью используемого программного обеспечения.
Механические характеристики
Что касается механических характеристик, мы должны изучить два типа разъемов: DB-25 и DB-9. В DB-25 доступно 25 контактов, которые используются для многих приложений, но некоторые приложения не используют все 25 контактов. Итак, 9-контактный разъем сделан для удобства работы устройств и оборудования.
Теперь мы обсудим разъем DB-9, который используется для соединения микроконтроллеров с разъемом. Они бывают двух типов: штекерный разъем (DTE) и гнездовой разъем (DCE). В верхнем ряду 5 контактов, а в нижнем — 4 контакта. Его часто называют разъемом ДЕ-9 или D.
Структура контактов разъема DB-9:
Описание контактов Разъем DB-9:
|
PIN № |
Имя контакта |
Описание контакта |
|
1 |
CD (обнаружение носителя) |
Входящий сигнал от DCE |
|
2 |
RD (получение данных) |
Принимает входящие данные от DTE |
|
3 |
TD (передача данных) |
Отправлять исходящие данные в DCE |
|
4 |
DTR (готовность терминала данных) |
Исходящий сигнал подтверждения |
|
5 |
GND (сигнальная земля) |
Общий источник опорного напряжения |
|
6 |
DSR (готовый набор данных) |
Входящий сигнал подтверждения |
|
7 |
RTS (Запрос на отправку) |
Исходящий сигнал для управления потоком |
|
8 |
CTS (Готово к отправке) |
Входящий сигнал для управления потоком |
|
9 |
RI (индикатор звонка) |
Входящий сигнал от DCE |
Электрические характеристики
Давайте обсудим электрические характеристики RS232, приведенные ниже:
- Уровни напряжения: RS232 также используется в качестве заземления и уровня 5 В. Двоичный 0 работает с напряжениями от + 5В до + 15В постоянного тока. Это называется «ВКЛ» или интервал (высокий уровень напряжения), тогда как двоичный 1 работает с напряжениями от -5 В до -15 В постоянного тока. Это называется «ВЫКЛ.» Или маркировкой (низкий уровень напряжения).
- Уровень напряжения принятого сигнала двоичный 0 работает с напряжениями принимаемого сигнала от + 3 В до +13 В постоянного тока, а двоичный 1 работает с напряжениями от -3 до -13 В постоянного тока.
- Полное сопротивление линии: полное сопротивление проводов составляет от 3 Ом до 7 Ом, а максимальная длина кабеля составляет 15 метров, но новая максимальная длина с точки зрения емкости на единицу длины.
- Рабочее напряжение: Максимальное рабочее напряжение составляет 250 В переменного тока.
- Текущий рейтинг: Текущий рейтинг будет не более 3 ампер.
- Выдерживаемое диэлектрическое напряжение: 1000 В переменного тока мин.
- Скорость нарастания скорость изменения уровней сигнала называется скоростью нарастания. При его скорости нарастания до 30 В / микросекунда, а максимальный битрейт составит 20 кбит / с.
2.3.7. Выбор кабеля
В зависимости от скорости передачи и необходимой длины кабеля можно использовать либо специально спроектированный для интерфейса RS-485 кабель, либо практически любую пару проводов. Кабель, спроектированный специально для интерфейса RS-485, является витой парой с волновым сопротивлением 120 Ом.
![Интерфейс rs-485 [rtfm.wiki]](https://site-edu.ru/wp-content/uploads/3/a/e/3ae4ec5b6f8b0a53a318c628a843ed06.png)
Для хорошего подавления излучаемых и принимаемых помех важно большое количество витков на единицу длины кабеля, а также идентичность параметров всех проводов. При использовании неизолированных трансиверов интерфейса кроме сигнальных проводов в кабеле необходимо предусмотреть еще одну витую пару для соединения цепей заземления соединяемых интерфейсов
При наличии гальванической изоляции интерфейсов этого делать не нужно
При использовании неизолированных трансиверов интерфейса кроме сигнальных проводов в кабеле необходимо предусмотреть еще одну витую пару для соединения цепей заземления соединяемых интерфейсов. При наличии гальванической изоляции интерфейсов этого делать не нужно.
Кабели могут быть экранированными или нет. Без эксперимента очень трудно решить, нужен ли экран. Однако, учитывая, что стоимость экранированного кабеля не намного выше, лучше всегда использовать кабель с экраном.
 |
|
Рис. 2.7. Зависимость допустимой длины кабеля от скорости передачи для интерфейса RS-485 |
При низкой скорости передачи и на постоянном токе большую роль играет падение напряжения на омическом сопротивлении кабеля. Так, стандартный кабель для интерфейса RS-485 сечением 0,35 кв.мм имеет омическое сопротивление 48,5 * 2 = 97 Ом при длине 1 км. При терминальном резисторе 120 Ом кабель будет выполнять роль делителя напряжения с коэффициентом деления 0,55, т. е. напряжение на выходе кабеля будет примерно в 2 раза меньше, чем на его входе. Этим ограничивается допустимая длина кабеля при скорости передачи менее 100 кбит/с.
На более высоких частотах допустимая длина кабеля уменьшается с ростом частоты () и ограничивается потерями в кабеле и эффектом дрожания фронта импульсов. Потери складываются из падения напряжения на омическом сопротивлении проводников, которое на высоких частотах возрастает за счет вытеснения тока к поверхности (скин-эффект) и потерь в диэлектрике. К примеру, ослабление сигнала в кабеле Belden 9501PVC составляет 10 дБ (3,2 раза) на частоте 20 МГц и 0,4 дБ (на 4,7%) на частоте 100 кГц [] при длине кабеля 100 м.
Параметр дрожания фронта импульсов определяется с помощью «глазковой диаграммы» . На вход линии подается псевдослучайная двоичная последовательность импульсов, минимальная ширина которых соответствует заданной скорости передачи, к выходу подключается осциллограф. Если к моменту прихода очередного импульса переходный процесс, вызванный предыдущим импульсом, не успевает установиться, то «хвост» предыдущего импульса складывается с началом очередного, что приводит к сдвигу точки пересечения импульсами нулевого уровня на входе дифференциального приемника. Величина сдвига зависит от ширины импульсов и длительности паузы между ними. Поэтому, когда на вход линии подают псевдослучайную двоичную последовательность импульсов, то на осциллографе, подключенном к выходу линии, описанный сдвиг проявляется как размытость или дрожание фронтов импульсов, наложенных друг на друга. Это дрожание ограничивает возможность распознавания логических уровней и скорость передачи информации. Величина дрожания оценивается в процентах относительно ширины самого короткого импульса (см. ). Чем больше дрожание, тем труднее распознать сигнал и тем ниже достоверность передачи.
На показана зависимость допустимой длины кабеля от скорости передачи при скоростях более 100 кбит/с и использовании трансивера DS3695 фирмы National Semiconductor []. Зависимость построена для трех значений показателей качества передачи сигнала, которые оценивается величиной дрожания фронта импульса. Как видно, допустимая длина может быть увеличена при снижении требований к качеству передачи. Нижняя кривая на показана для случая, когда длительность фронта импульса после прохождения сигнала по линии увеличивается до 30% от ширины импульса. Увеличение длительности фронтов на конце линии — вторая причина, по которой длина линии не может быть больше указанной на .
|
|
|
Рис. 2.8. Зависимость допустимой длины кабеля от скорости передачи при скорости более 100 кбит/с |
Международные и национальные стандарты основанные на стандарте RS-485
ISO/IEC 8482 (1993г. действующий)
Издатель: ISO, IEC
Название: Information technology — Telecommunications and information exchange between Systems — Twisted pair multipoint interconnections.
Старые редакции:ISO 8284 (1987г. не действующий)
ITU-T v.11 (1996г. действующий)
Издатель: INTERNATIONAL TELECOMMUNICATION UNION
Название: Electrical characteristics for balanced double-current interchange circuits opertiong at data signalling rates up to 10 Mbit/s.
Старые редакции:ITU-T v.11 (1993г. не действующий)CCITT v.11 (1988г. не действующий)
ANSI/TIA-485-A (1998г. действующий)
Издатель: American National Standards Institute, ANSI
Название: Electrical Characteristics of Generators and Receivers for Use in Balanced Digital Multipoint Systems.
Удлинитель линии связи Range Extender
Предназначен для преодоления ограничений по расстоянию для приборов, имеющих управление через RS-232.

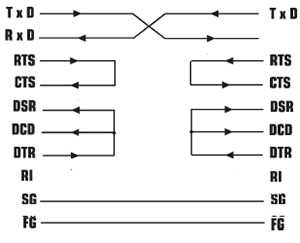

Осуществляет преобразование в интерфейс RS-422, а затем назад, в RS‑232, что позволяет использовать в качестве физического носителя две пары проводов. Удлинитель линии может быть использован для увеличения расстояния связи для любого нуль-модемного соединения RS-232, для управления оборудованием через интерфейс RS-422, либо в качестве преобразователя общего назначения из RS-232 в RS-422 и обратно.
Работает во всех режимах связи (число битов, скорость, чётность и т.д.) и не требует настройки этих параметров.
Как это работает

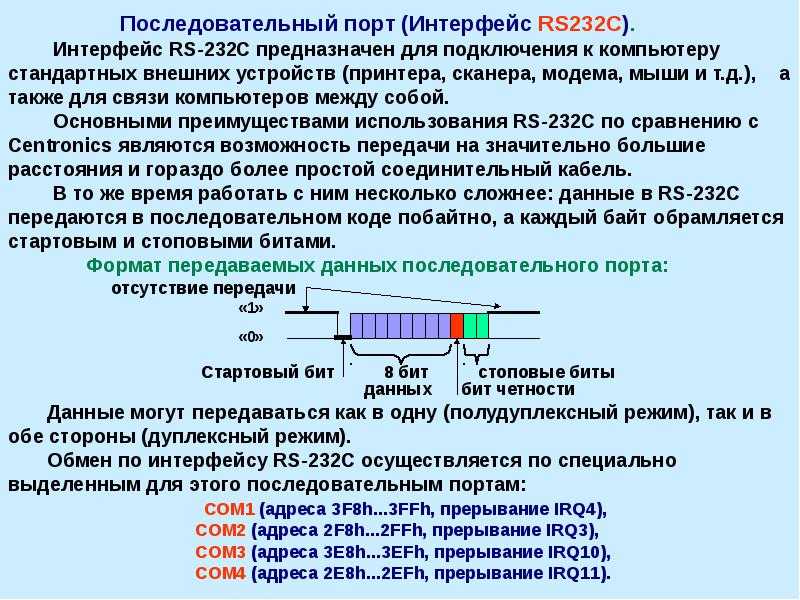

Интерфейс RS-232 обеспечивает соединение двух устройств, одно из которых называется DTE (Data Terminal Equipment) – ООД (Оконечное Оборудование Данных), второе – DCE (Data Communications Equipment) – ОПД (Оборудование Передачи Данных).

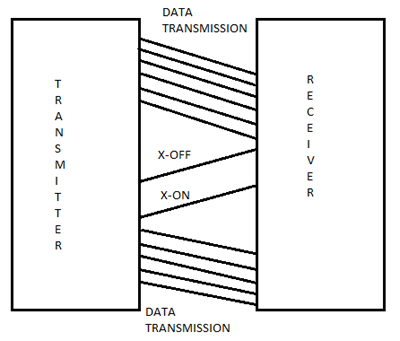

До появления интерфейсов IEEE-1394 и USB‑2 асинхронный последовательный интерфейс был основным устройством, с помощью которого осуществлялось взаимодействие компьютеров. Слово «асинхронный» означает, что при передаче данных специальный синхронизирующий сигнал не используется, и отдельные символы могут передаваться с произвольными временными интервалами.

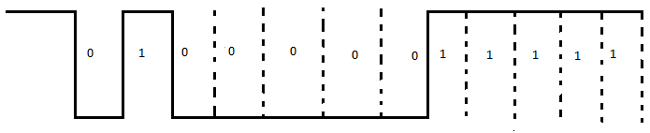

Каждый символ должен быть «взят в скобки» т.е. ему должен предшествовать стандартный стартовый сигнал, а заканчиваться его передача должна стоповым сигналом. Стартовый сигнал – это нулевой бит (с уровнем логического 0), который называется стартовым битом. Его предназначение – сообщить принимающему устройству о том, что следующие восемь бит представляют из себя байт данных. После символа передаются один или два стоповых бита, сигнализирующие об окончании его передачи. В принимающем устройстве символы распознаются по появлению стартовых и стоповых сигналов, а не по моменту их передачи. Асинхронный интерфейс ориентирован на передачу символов (байтов), а в передаваемой информации примерно 20% оказывается «лишней», предназначенной только для идентификации начала и конца каждого символа.
Термин последовательный означает, что связь осуществляется по одиночному проводу, а биты передаются последовательно, один за другим.
Интерфейс RS-232 обеспечивает соединение двух устройств, одно из которых называется DTE (Data Terminal Equipment) – ООД (Оконечное Оборудование Данных), второе – DCE (Data Communications Equipment) – ОПД (Оборудование Передачи Данных).
Важно запомнить эти обозначения (DTE и DCE). Они используются в названиях сигналов интерфейса и помогают разобраться с описанием конкретной реализации.
Топология сети RS-485
Сеть RS-485 строится по последовательной шиной(bus) схеме, т.е. приборы в сети соединяются последовательно симметричными кабелями. Концы линий связи при этом должны быть нагружены согласующими резисторами- «терминаторами»(terminator), величина которых должна быть равна волновому сопротивлению кабеля связи.
Терминаторы выполняют следующие функции:
- Уменьшают отражение сигнала от конца линии связи.
- Обеспечивают достаточный ток через всю линию связи, что необходимо для подавления синфазной помехи с помощью кабеля типа «витая пара».
Рис.5 Топология сети RS485
Если расстояние сегмента сети превышает 1200 м или количество драйверов в сегменте более 32 штук, нужно использовать повторитель (repeater), для создания следующего сегмента сети. При этом каждый сегмент сети должен быть подключен к терминаторам. Сегментом сети при этом считается кабель между крайним прибором и повторителем или между двумя повторителями.
Стандарт RS-485 не определяет, какой тип симметричного кабеля нужно использовать, но де-факто используют кабель типа «витая пара» с волновым сопротивлением 120 Ом.
Рис.6 Промышленный кабель Belden 3106A для сетей RS485
Рекомендовано использовать промышленный кабель Belden3106A для прокладки сетей RS485. Данный кабель имеет волновое сопротивление 120 Ом и двойной экран витой пары. Кабель Belden3106A содержит 4 провода. Оранжевый и белый провод представляют собой симметричную экранированную витую пару. Синий провод кабеля используется для соединения нулевого потенциала источников питания приборов в сети и называется «общий»(Common). Провод без изоляции используется для заземления оплетки кабеля и называется «дренажный» (Drain). В сегменте сети дренажный провод заземляется через сопротивление на шасси прибора, с одного из концов сегмента, чтобы не допустить протекания блуждающих токов через оплетку кабеля, при разном потенциале земли в удалённых точках.
Обычно сопротивления терминаторов и защитного заземления находится внутри прибора. Необходимо правильно подключить их с помощью перемычек или переключателей. В технической документации фирмы изготовителя приборов необходимо найти описание этих подключений.
Например, на рис.7 показаны рекомендации фирмы Allen Bradley по подключению кабеля Belden3106A к приборам 1747-AIC (Link Coupler) использующихся для соединения контроллеров SLC в сеть DH-485.
Рис.7 Схема подключения 1747-AIC (Allen Bradley)
На рис.7 показаны соединения кабеля с промежуточными приборами сегмента сети. Для первого прибора в сегменте сети DH-485 необходимо установить перемычку 5-6 (она подключает терминатор 120 Ом, который находится внутри прибора 1747-AIC) и перемычку 1-2 (подключает дренажный провод к шасси прибора через внутреннее сопротивление). Для последнего прибора в сегменте сети нужно установить только перемычку 5-6 (подключить терминатор)
При использовании других симметричных кабелей, в особенности, когда не известно их волновое сопротивление, величину терминаторов подбирают опытным путем. Для этого необходимо установить осциллограф в середину сегмента сети. Контролируя форму прямоугольных импульсов передаваемых одним из драйверов можно сделать вывод о необходимости корректировки величины сопротивления терминатора.
Рис.8 Несогласованная сеть RS-485 (без терминатора) и ее итоговая форма сигнала (слева) по сравнению с сигналом, полученным на правильно согласованной сети (справа)
Рис.9 Терминатор установлен в середине сегмента сети RS-485
Рис.10 Прибор подключен длинным отводом (3 м) к сегменту сети RS-485
Более подробно об этом можете прочитать в статье Maxim’s Application Note 373 январь 2001 года
Для анализа качества согласования линии связи применяют тестовые функции. Обычно такая функция встроена в конкретный прибор или программу. Во время тестирования передатчик посылает в сеть заданную последовательность символов, а приемник на другом конце линии анализирует правильность приема этой известной ему последовательности символов. Сеть тестируется определенное количество времени, после чего по количеству ошибок делается вывод о качестве связи.
