Введение

Эффективное
управление предприятием в современных
условиях невозможно без использования
компьютерных технологий. Правильный
выбор программного продукта и
фирмы-разработчика — это первый и
определяющий этап автоматизации
бухгалтерского учета. В настоящее время
проблема выбора информационной системы
(ИС) из специфической задачи превращается
в стандартную процедуру. В этом смысле
российские предприятия сильно уступают
зарубежным конкурентам. Иностранные
предприятия, как правило, имеют опыт
модернизации и внедрения не одного
поколения ИС. В развитых западных странах
происходит смена уже четвертого поколения
ИС. На российских предприятиях зачастую
используют системы первого или второго
поколения.

Руководители
многих российских предприятий имеют
слабое представление о современных
компьютерных интегрированных системах
и предпочитают содержать большой штат
собственных программистов, которые
разрабатывают индивидуальные программы
для решения стандартных управленческих
задач.

Процедура
принятия решения о выборе наиболее
эффективной компьютерной системы
управления нова для большинства
отечественных руководителей, а ее
последствия во многом будут оказывать
значительное влияние на предприятие в
течение нескольких лет. Т.к. применение
интегрированной ИС, которая отвечала
бы требованиям предприятия (масштабу,
специфике бизнеса и т.д.), позволила бы
руководителю минимизировать издержки
и повысить оперативность управления
предприятием в целом.

Автоматизированная
информационная система — взаимосвязанная
совокупность средств, методов и персонала,
используемых для хранения, обработки
и выдачи информации в интересах достижения
поставленной цели.

Таким
образом, автоматизированная информационная
система (АИС) представляет собой
совокупность информации,
экономико-математических методов и
моделей, технических, программных,
технологических средств и специалистов,
предназначенная для обработки информации
и принятия управленческих решений.

Целью
данной работы является рассмотрение
сущности автоматизированных информационных
систем.

Структурирование прецедентов

Чтобы упростить описание прецедента, необходимо его структурировать. Рассмотрим два способа структурирования.1. Выделение фрагментов
Если из описания прецедента с альтернативными потоками событий можно выделить фрагмент, представляющий собой относительно законченную последовательность событий, то данный фрагмент рассматривается как отдельный прецедент. Между выделенным прецедентом и базовым устанавливается отношения включения (include).
Иногда используют отношение расширения (extend). Оно устанавливается между базовым прецедентом и прецедентом, содержащим некоторое дополнительное поведение, выполняемое при определенных условиях.

2. Обобщение
Если несколько прецедентов имеют похожее поведение, то следует выделить общее поведение в отдельный прецедент (родительский). Между каждым из частных прецедентов и родительским устанавливается отношение обобщения (generali-zation).

Классификация моделей

Познавательные (объяснительные) модели отражают уже существующие объекты.

Нормативные (прагматические) модели отражают объекты, которые должны быть осуществлены.
Градации нормативных моделей: от референтной (для целого класса объектов) до модели конкретного объекта.

Статические модели не учитывают временной фактор.Динамические модели отражают изменения объекта, происходящие с течением времени. Динамическая модель сама может быть статична или находиться в динамике (имитационная модель).

Материальные модели построены из реальных объектов.Абстрактные модели — это идеальные конструкции, выполненные средствами мышления, сознания.

Декларативные модели отражают свойства, структуры, состояния объектов.Процедурные модели отражают процедурное, операционное знание.

Детерминированные модели отражают процессы и явления, не подверженные случайностям.Стохастические – отражают случайные процессы, описываемые вероятностными характеристиками и статистическими закономерностями.

Формализованные модели могут не иметь смысловой интерпретации.В содержательных моделях сохраняется семантика моделируемого объекта.

Главная цель – это обеспечение сопоставимости показателей различных сфер общественного производства. Разработаны стандарты, где устанавливаются требования:

к унифицированным системам документации;
к унифицированным формам документов различных уровней управления;
к составу и структуре реквизитов и показателей;
к порядку внедрения, ведения и регистрации унифицированных форм документов.

Для создания информационного обеспечения необходимо:

понимание целей, задач, функций всей системы;
выявление движения информации от момента возникновения и до ее использования, представленной для анализа в виде схем информационных потоков,
наличие и использование системы классификации и кодирования;
владение методологией создания концептуальных информационно-логических моделей, отражающих взаимосвязь информации;
создание массивов информации на машинных носителях, что требует наличия современного технического обеспечения.

Комплекс технических средств составляют:

компьютеры любых моделей;
устройства сбора, накопления, обработки, передачи и вывода информации;
устройства передачи данных и линии связи;
оргтехника и устройства автоматического съема информации;
эксплуатационные материалы и др.

К средствам математического обеспечения относятся:

средства моделирования процессов;
типовые задачи;
методы математического программирования, математической статистики, теории массового обслуживания и др.

общесистемномуСпециальное

Организационное обеспечение реализует следующие функции:

анализ существующей системы управления организацией, где будет использоваться ИС, и выявление задач, подлежащих автоматизации;
подготовка задач к решению на компьютере, включая техническое задание на проектирование ИС и технико-экономическое обоснование ее эффективности;
разработка управленческих решений по составу и структуре организации, методологии решения задач, направленных на повышение эффективности системы управления.

В правовом обеспечении можно выделить:

общую часть, регулирующую функционирование любой информационной системы,
локальную часть, регулирующую функционирование конкретной системы.

статус информационной системы;
права, обязанности и ответственность персонала;
правовые положения отдельных видов процесса управления;
порядок создания и использования информации и др.

Контрольные вопросы:

Понятие системы.
Понятие подсистемы.
Структура информационной системы.
Понятие информационной системы.
Классификационные признаки информационных систем..
Типы обеспечивающих подсистем.
Понятие и цель информационного обеспечения.
Понятие и характеристика технического обеспечения.
Понятие и средства математического обеспечения
Понятие и состав программного обеспечения.
Характеристики правового обеспечения.

Языки описания моделей

Языки описания моделей: аналитические, численные, логические, теоретико-множественные, лингвистические, графические.

Графические модели (схемы, диаграммы, графики, чертежи) – наглядны.Нотация — система условных обозначений (знаков) и правил их использования, принятая в конкретной методологии.

Требования к нотации:

простота — простой знак предпочтительнее сложного;
наглядность — хотя бы отдаленное сходство с оригиналом;
индивидуальность — достаточное отличие от других обозначений;
однозначность — нельзя обозначать одним символом различные объекты;
определенность — четкие правила использования модели;
учет устоявшихся традиций.

Классификация информационных систем по признаку структурированности решаемых задач

Модельные информационные системы позволяют установить диалог с моделью в процессе ее исследования (предоставляя при этом недостающую для принятия решения информацию), а также обеспечивает широкий спектр математических, статистических, финансовых и других моделей, использование которых облегчает выработку стратегии и объективную оценку альтернатив решения. Пользователь может получить недостающую ему для принятия решения информацию путем.
Использование экспертных информационных систем связано с обработкой знаний для выработки и оценки возможных альтернатив принятия решения пользователем. Реализуется на двух уровнях:

Первый уровень
(концепция «типового набора альтернатив») — сведение проблемных ситуаций к некоторым однородным классам решений. Экспертная поддержка на этом уровне реализуется созданием информационного фонда хранения и анализа типовых альтернатив. Второй уровень
— генерация альтернативы на основе правил преобразования и процедур оценки синтезированных альтернатив, используя базу имеющихся в информационном фонде данных.

Экспертные системы представляют совокупность фактов, сведений и данных с системой правил логического вывода информации на основании логической модели баз данных и баз знаний. Базы данных содержат совокупность конкретных данных, а базы знаний — совокупность конкретных и обобщенных сведений в рамках логической модели базы знаний.

Классификации информационных систем

Классификация по архитектуре

На базовом уровне информационные системы делятся на два вида: локальные и распределенные.

В первом случае все компоненты системы находятся на одном компьютере. Распределенные передают часть задач на несколько вычислительных устройств. Выделяют два способа организации таких систем:

Файл-сервер. База данных находится на сервере, а система управления и пользовательский интерфейс на рабочих станциях.
Клиент-сервер. На сервере находится как база данных, так и система управления (back-end). Со стороны пользователя остается только клиентское приложение (front-end).

Клиент-серверные информационные системы разделяют по количеству звеньев в цепи между пользователем и базой данных. В двухзвенных ИС рабочие станции связываются с сервером напрямую. В многозвенных между ними добавляются промежуточные пункты, на которых выполняется часть вычислений.

Классификация по степени автоматизации

В зависимости от того, насколько часто человек должен вмешиваться в работу информационной системы, их делят на два типа: автоматизированные и автоматические. В первом случае персонал взаимодействует с ИС постоянно, в другом — только для контроля или решения проблем.

Классификация по характеру обработки данных

Информационно-поисковые. Такие системы занимаются только поиском и выдачей данных без дополнительной обработки.
Решающие. В данных ИС применяются сложные алгоритмы, позволяющие компьютеру выполнять действия на основе входящих данных.

Классификация по сфере применения

Учитывая, что человек производит огромное количество данных во всех сферах своей деятельности, можно с уверенностью сказать, что информационные системы применяются везде. Начиная с бухгалтерской отчетности и поисковика «Google», заканчивая разработками в области искусственного интеллекта и исследованием космоса.

Классификация по охвату задач (масштабности)

По количеству людей, чьи задачи решают информационные системы, они делятся на:

персональные;
групповые;
корпоративные;
глобальные.

Методология IDEF3

IDEF3-модели используются для документирования технологических (информационных) процессов, где важна последовательность выполнения процесса

Выделяют четыре элемента IDEF3-модели: Единица работы — отображают действия, процессы, события, этапы выполнения работ. Единица работы может иметь только один вход и один выход

Ссылки (Referents):
необходимые элементы для выполнения процесса (сырье, материалы);
результат процесса (изделие);
активаторы процесса (клиент, поставщик).

Связи (Links), которые бывают двух типов:
передают действия от одной единицы работ к другой
соединяют ссылку с единицей работ (активируют единицу работ)

Перекрестки (Junctions) – элементы модели, за счет которых описывается логика и последовательность выполнения этапов процесса.
Бывают двух видов:
перекрестки слияния – Fan-in
перекрестки ветвления – Fan-out

Типы перекрестков

Асинхронное И (Asynchronous AND)
выходной процесс запустится, если завершились все входные процессы

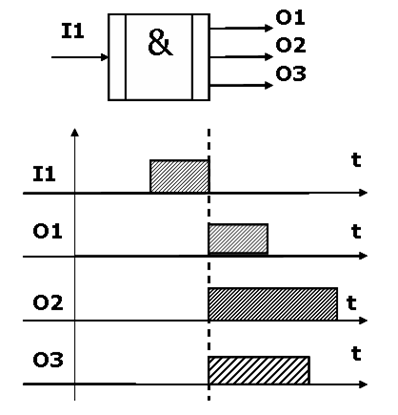

после завершения входного процесса запустятся все выходные процессы

Синхронное И (Synchronous AND)
выходной процесс запустится, если завершились одновременно все входные процессы
после завершения входного процесса запустятся все выходные процессы, причем запустятся одновременно

Асинхронное ИЛИ (Asynchronous OR)
выходной процесс запустится, если завершится один или несколько входных процессов
после завершения входного процесса запустятся один или несколько выходных процессов

Синхронное ИЛИ (Synchronous OR)

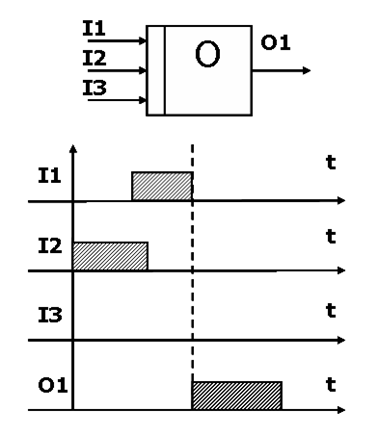

выходной процесс запустится, если завершились один или несколько входных процессов, причем завершились одновременно
после завершения входного процесса запустится один или несколько выходных процессов, причем запустятся одновременно

Исключающее ИЛИ (XOR, Exclusive OR)
выходной процесс запустится, если завершился только один входной процесс
после завершения входного процесса запустится только один выходной процесс

Правила создания перекрестков

Каждому перекрестку слияния должен предшествовать перекресток ветвления.
Перекресток слияния «И» не может следовать за перекрестком ветвления типа синхронного, асинхронного или исключающего «ИЛИ».
Перекресток слияния типа исключающего «ИЛИ» не может следовать за перекрестком ветвления типа «И».
Перекресток, имеющий одну стрелку на одной стороне, должен иметь более одной стрелки на другой.
Перекресток не может быть одновременно перекрестком слияния и ветвления. В ситуации, когда необходимо одновременно осуществить слияние и разветвление потоков работ, вводится каскад перекрестков.

Правило относительно единиц работ

В блок может входить и из блока может выходить только одна связь последовательности. Для отображения множества входов и выходов используются перекрестки.
Разрешается множественная декомпозиция работ:
для одной и той же работы может быть создано несколько диаграмм декомпозиции (для описания разных вариантов реализации работы).

Номер работы А13.1.2 означает:
родительская работа имеет код А13,
номер декомпозиции – 1
номер работы на текущей диаграмме – 2.

Возможности инструментальных средств

визуальное моделирование, позволяющее формировать графическую модель (в виде диаграмм, блок-схем, графов) в интерактивном режиме с использованием визуальных средств;
проверка моделей – проверка соблюдения синтаксических и семантических правил построения моделей, определенных в используемой методологии моделирования;
анализ построенных моделей – возможность просчитать стоимостные и временные характеристики процессов, проверить гипотезы «что, если …», выявить логические ошибки и т.д.;
документирование – вывод представленной в моделях информации в виде текстовых описаний, содержащихся в файлах заданного формата;
интеграция различных информационных систем – возможность обмениваться информацией о моделируемых процессах между различными приложениями;
автоматическое создание компонент информационных систем – например, автоматическая кодогенерация (создание компьютерных программ), генерация баз данных на основе введенных моделей и диаграмм.

Использованная литература

1. Национальный исследовательский Томский политехнический университет. Томск. Силич М.П. 2016. 75 с. Презентация к лекции.

Виды АИС

В зависимости от предназначения и сферы применения выделяют несколько типов АИС.

Информационные АИС. Они помогают человеку накапливать, систематизировать и использовать информацию. Сюда относятся:

информационно-справочные системы (ИСС), которые служат для накопления, хранения, обработки и передачи информации. Это электронные словари, справочники, различные базы данных;
информационно-поисковые системы (ИПС). Выдают информацию из разных источников на основании запроса. Пример — поисковые системы в Интернет. Также существуют ИПС региональные, локальные и специализированные — они применяются в отдельных регионах или профобластях;
информационно измерительные (ИИС) — служат для автоматического сбора информации о состоянии и параметрах того или иного объекта в течение времени. Например, для отслеживания работы систем космического летательного аппарата;
географические информационные системы (ГИС) аккумулируют информацию о различных объектах в соответствии с их расположением в пространстве (обычно карте). Вы активно пользуетесь подобными системами, когда ищете в своем смартфоне адрес или географические координаты интересующего вас места;
ИС по автоматизации документооборота и учета. Они широко применяются на предприятиях, сокращая «бумажную волокиту».

Автоматизированные системы управления (АСУ) помогают человеку управлять теми или иными процессами. Они нужны, например, в крупных компаниях, на производственных предприятиях, на транспорте. АСУ включают в себя, в частности:

системы управления технологическим процессом (АСУ ТП). Например, работа оборудования на буровых и нефтяных скважинах сегодня управляется компьютерами и программами. Человеку остается только контролировать и иногда корректировать работу систем;
системы управления предприятием (АСУП). Охватывает непроизводственные сферы работы предприятия: планирование, финансы, сбыт управление персоналом и т.д;
отраслевые системы управления отраслью (ОАСУ). Например, специальная система «Почты России», которая отслеживает перемещения почтовых отправлений.

Примеры других АИС:

системы искусственного интеллекта (СИИ), способные решать некоторые творческие задачи;
системы контроля (и управления) доступом (СКД, СКУД). Они позволяют создать особые условия доступа на предприятии, в организации или частные владения. Для этого используются электронные ключи, сканирование отпечатков пальцев и другие методы идентификации человека;
системы автоматизированного проектирования (САПР), помогающие «компьютеризировать» работу проектировщиков. Широко применяются в машиностроении, приборостроении, архитектуре и строительстве;
автоматизированные системы научных исследований (АСНИ) — помогают ученым делать вычисления и создавать точные математические модели изучаемых явлений или процессов. Активно используются в естественных и точных науках, находят применение и в других сферах;
обучающие АИС — это системы электронного обучения. Например, Learning Space.

Элементы диаграммы последовательности

В верхней части диаграммы – активные объекты (и акторы) в виде прямоугольника («человечка»), от которого вниз проведена «линия жизни».
Сообщение (message) – отрезок горизонтальной линии со стрелкой, проведенный от линии жизни объекта (актора), посылающего сообщение, до линии жизни объекта (актора), получающего сообщение.

Отношение сообщения моделирует материальный или информационный поток.
Прием сообщений инициирует выполнение некоторого действия получателем

Сообщения упорядочены по времени: первое сообщение изображается вверху диаграммы, следующее – ниже, следующее – еще ниже и т.д.
Однако диаграмма не содержит метрики времени (расстояния между сообщениями – это не интервал времени)

Методы моделирования бизнеса

Структурные методы

Основаны на последовательной декомпозиции системы на все более мелкие подсистемы.

Принципы структурного подхода:

«разделяй и властвуй» — разбиение сложных проблем на множество меньших задач, легких для понимания и решения;
иерархическое упорядочивание – организация составных частей проблемы в иерархические древовидные структуры.

Две группы методов: моделирующие функциональную структуру и структуру данных

Наибольшее распространение получили методологии:

IDEF0 – функциональные модели, основанные на методе SADT;
IDEF1X – диаграммы данных «сущность-связь» (ERD);
IDEF3 — диаграммы потоков работ (Work Flow Diagrams);
DFD — диаграммы потоков данных (Data Flow Diagrams).

Методы объектно-ориентированного моделирования

Предназначены для создания моделей систем с целью их последующей реализации в виде объектно-ориентированных программ

Наиболее известные методы:

Booch’93 Г. Буча,
OMT Дж. Румбаха
OOSE А. Джекобсона
UML (Unified Modeling Language) – на основе Booch’93, OMT, OOSE

Главным структурообразующим элементом является объект.В программировании объект — это структура, объединяющая данные и процедуры.В модели бизнеса объекты – это участники бизнес-процесса (активные объекты) и пассивные объекты (материалы, документы), над которыми выполняют действия активные объекты.

Методы имитационного моделирования

Позволяют имитировать на компьютере (с помощью специальных программ) процессы функционирования реальной системы (в режиме сжатого времени или пошаговом режиме).

Наиболее распространенные методы:

сети Петри и раскрашенные сети Петри (CPN, Colored Petri Nets);
GPSS (General Purpose Simulating System) – унифицированный язык имитационного моделирования;
SIMAN (SIMulation ANalysis) – язык визуального моделирования.

Интегрированные методы

Интегрированные методы моделирования объединяют различные виды моделей – структурного анализа, объектно-ориентированные, имитационные и др.

ARIS (Architecture of Integrated Information System) позволяет отражать в единой интегрированной модели: оргструктуры, функции, данные, процессы. Использует множество типов моделей.
G2 — методология создания динамических интеллектуальных систем позволяет моделировать процессы с использованием знаний эксперта.
BRM (Business Rules Management) – методология управления бизнес-правилами.

Еще одна АИС

Сокращение «АИС» также может расшифровываться как «Автоматическая идентификационная система». В этом смысле АИС — это система в судоходстве, служащая для идентификации судов, их габаритов, курса и других данных с помощью радиоволн диапазона ультракоротких волн (УКВ). Эта система повышает безопасность мореплавания, предотвращает столкновения, помогает при спасательных операциях и т.п.

Впрочем, как сообщает Википедия, в настоящее время и здесь аббревиатуру «АИС» нередко расшифровывают как «автоматическая информационная система». С учетом того, что функционал системы идентификации судов в последние десятилетия стал гораздо шире, корректировка термина вполне обоснована.

Полностью или АИС
— это совокупность различных программно-аппаратных средств, которые предназначены для автоматизации какой-либо деятельности, связанной с передачей, хранением и обработкой различной информации.

Автоматизированные информационные системы
представляют, с одной стороны, разновидность информационной системы или ИС, а с другой стороны, являются автоматизированной системой АС, вследствие этого их часто называют АС или ИС.

В автоматизированных информационных системах за хранение любой информации отвечают:

1. На физическом уровне

a. внешние накопители;

b. встроенные устройства памяти (RAM);

c. массивы дисков;

2. на программном уровне

b. файловая система ОС;

c. Системы хранения мультимедиа, документов и т. д.

На сегодняшний день достаточно широко применяются разнообразные программные средства при работе с компьютером. В их числе находятся и автоматизированные информационные системы
.
Информационная система или ИС – это система обработки, хранения и передачи какой-либо информации, которая представлена в определенной форме.

В современной вычислительной технике ИС представляет собой целый программный комплекс, который дает возможность надежно хранить данные в памяти, выполнять преобразования информации и производить вычисления с помощью удобного и легкого для пользователя интерфейса.

Исходя из вышесказанного, использование современных информационных систем позволяет нам:

1. Работать с огромными объемами данных;

2. Хранить какие-либо данные в течение довольно длительного временного периода;

3. Связать несколько компонентов, которые имеют свои определенные локальные цели, задачи и разнообразные приемы функционирования, в одну систему для работы с информацией;

4. Существенно снизить затраты на доступ и хранение к любым необходимым нам данным;

5. Довольно-таки быстро найти всю необходимую нам информацию и т. д.

В качестве классического примера современной информационной системы
, стоит упомянуть банковские системы, АС управления предприятиями, системы резервирования железнодорожных или авиационных билетов и т. д.

На сегодняшний день современные СУБД обладают очень широкими возможностями архивации данных и резервного копирования, параллельной обработки различной информации, особенно, если в качестве сервера базы данных используется многопроцессорный компьютер.

Автоматизированная информационная система
или АИС – это информационная система, которая использует ЭВМ на этапах ввода информации, ее подготовки и выдачи, то есть является неким развитием ИС, которые занимаются поиском, используя прикладные программные средства.
Автоматизированные информационные системы можно смело отнести к классу очень сложных систем и, как правило, не столько с большой физической размерностью, а в связи с многозначностью различных структурных отношений между компонентами системы.

Автоматизированная информационная система
может быть легко определена как целый комплекс современных автоматизированных информационных технологий, которые предназначены для какого-либо информационного обслуживания.
Без внедрения самых современных методов управления, которые базируются на АИС, невозможно и повышение эффективности функционирования предприятий.

Современные АИС
позволяют:

1. Повысить производительность работы всего персонала;

2. Улучшить качество обслуживания клиентской базы;

3. Снизить напряженность и трудоемкость труда персонала, а также минимизировать количество ошибок в его действиях;

На сегодняшний день, автоматизированная информационная система, является совокупностью технических (аппаратных), математических, телекоммуникационных, алгоритмических средств, методов описания и поиска объектов программирования и сбора и хранения информации.

Классификация информационных систем по сфере применения

Информационные системы могут быть классифицированы по сфере их применения. В зависимости от области, в которой они используются, информационные системы могут иметь различные функции и особенности. Рассмотрим некоторые из них:

Бизнес-информационные системы

Бизнес-информационные системы (БИС) предназначены для автоматизации и оптимизации бизнес-процессов в организации. Они включают в себя такие компоненты, как системы управления ресурсами предприятия (ERP), системы управления отношениями с клиентами (CRM), системы управления проектами и другие. БИС помогают организациям улучшить эффективность работы, принимать обоснованные решения и управлять ресурсами.

Медицинские информационные системы

Медицинские информационные системы (МИС) используются в медицинских учреждениях для управления медицинскими данными, планирования лечения, ведения электронных медицинских записей и других задач. Они помогают улучшить качество медицинского обслуживания, сократить время ожидания пациентов и повысить безопасность лечения.

Финансовые информационные системы

Финансовые информационные системы (ФИС) используются в финансовых учреждениях, таких как банки и страховые компании, для управления финансовыми операциями, анализа данных, прогнозирования и других задач. Они помогают автоматизировать финансовые процессы, улучшить точность и надежность финансовой отчетности и обеспечить соответствие законодательству.

Образовательные информационные системы

Образовательные информационные системы (ОИС) используются в образовательных учреждениях для управления учебными процессами, оценки успеваемости студентов, взаимодействия с родителями и других задач. Они помогают автоматизировать административные процессы, улучшить доступ к образованию и повысить эффективность обучения.

Государственные информационные системы

Государственные информационные системы (ГИС) используются государственными органами для управления государственными процессами, предоставления государственных услуг, обеспечения безопасности и других задач. Они помогают улучшить эффективность государственного управления, повысить прозрачность и доступность государственных услуг и обеспечить безопасность информации.

Это лишь некоторые примеры классификации информационных систем по сфере применения. В каждой из этих областей информационные системы имеют свои особенности и требования, которые определяются спецификой деятельности и потребностями организаций в этих сферах.

Прецедентная модель бизнеса

Отражает основные бизнес-процессы, их взаимодействие с окружением.
Начинается с построения внешней диаграммы (вариантов использования — Use Case Diagram), показывающей, как бизнес виден извне

Актор (действующее лицо, business actor) — субъект окружения бизнеса. Примеры акторов: Клиент, Покупатель, Поставщик, Партнер, Акционер, Заказчик.

Прецедент (вариант использования, business use case) — относительно законченная последовательность действий в рамках некоторого бизнес-процесса, приносящая ощутимый результат конкретному актору .
Примеры прецедентов: Производство продукта Продажа продукта, Сервисное обслуживание, Разработка продукта, Маркетинг и сбыт.

Экземпляр (реализация) прецедента – конкретный вариант хода событий класс прецедентов — обобщенный прецедент.

Для акторов тоже различают понятия класса и экземпляра.
Акторы разных классов могут иметь общие характеристики или общие обязательства.
Можно ввести обобщенный класс акторов. Между обобщенным типом актора и более конкретным устанавливается отношение обобщения

Между прецедентами и акторами устанавливаются отношения коммуникации (отношения ассоциации со стереотипом communicate).
Они моделируют взаимосвязи прецедентов с окружением (информационные и материальные потоки)
Между прецедентами, как правило, устанавливаются только отношения зависимости а также отношения, структурирующие прецеденты – отношения обобщения, включения (зависимости со стереотипом include), расширения (зависимости со стереотипом extend).

Для каждого из элементов модели составляется спецификация.
В спецификации актора: наименование, стереотип (business actor), описание, список атрибутов, список обязательств и др.

В спецификации прецедента: наименование, стереотип (business use case), краткое описание, перечень связанных с прецедентом поддиаграмм и документов

АИС для школы и школьников

Рассмотрим подробнее применение АИС в одной из сфер.

В последние годы в России ведется активное внедрение автоматизированных информационных систем в среднем образовании. Они направлены, в первую очередь, на упрощение взаимодействия школы и родителей. В различных регионах могут действовать свои АИС, но обычно они имеют ряд общих функций:

Запись ребенка в учебное заведение.
Электронный журнал/дневник. Учитель вносит в журнал расписание, домашние задания и оценки учеников. Доступ к этой информации получают ученики и их родители

Важное условие: школьники могут видеть только свои оценки, а родители, соответственно, лишь отметки своего ребенка.
Информирование детей и родителей об итогах экзаменов.
Публикация новостей, анонсов конкурсов и олимпиад и другой значимой информации.
Полезные ссылки.
Обмен сообщениями онлайн между родителями и учителем.

Таким образом, родители могут следить за учебой ребенка и получать ответы на большинство своих вопросов посредством электронных каналов. Образовательные АИС в разных регионах могут иметь и свой дополнительный функционал.

Записать ребенка в школу, узнать о его успеваемости и предварительных итогах ЕГЭ можно и через другую АИС — «Госуслуги». Конкретный перечень услуг, доступные на портале, зависит от региона.

Методология IDEF0

Методология IDEF0 базируется на методе SADT (Structured Analysis and Design Technique) Росса, предназначенном для структурированного представления функций системы и анализа системных требований.IDEF0-модель состоит из диаграмм и фрагментов текста. На диаграммах все функции системы и их взаимодействия представлены как блоки (функции) и дуги (отношения).

Основные элементы модели:

Функциональный блок (Activity) – преобразование (активность);
Выходы (Output) – результат преобразования;
Входы (Input) — объекты, которые преобразуются в Выходы;
Управление (Control) — информация, как происходит преобразование;
Механизм (Mechanism) – объекты, осуществляющие преобразование.

Функциональный блок может быть декомпозирован — представлен в виде совокупности других взаимосвязанных блоков, которые детально описывают исходный блок.
Таким образом, IDEF0-модель состоит из набора иерархически связанных диаграмм
На диаграмме блоки соединяются дугами: выходные дуги одних блоков могут являться входами (управлением, механизмом) других.
Дуги с одним свободным концом имеют источник или получатель вне диаграммы. Для обозначения внешних дуг используются буквы:

I (Input),
C (Control),
O (Output) и
M (Mechanism).

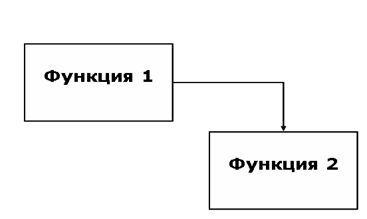

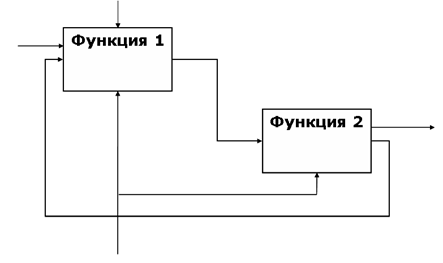

Типы связей между блоками:Выход-входВыход-управлениеВыход-механизмОбратная связь по управлениюОбратная связь по входу

ЗАКЛЮЧЕНИЕ

В заключение можно сделать следующие выводы:

Информационная система – это система информационного обслуживания работников управленческих служб, которая выполняет технологические функции по накоплению, хранению, передаче и обработке информации.

Экономические системы относятся к сложным системам организационного управления, так как имеют целостную иерархически структуру с многосторонними связями и сложными функциями управления.

Экономическая информационная система (ЭИС) — это совокупность внутренних и внешних потоков прямой и обратной информационной связи экономического объекта, методов, средств, специалистов, участвующих в процессе обработки информации и разработке управленческих решений

Информационная система включает в себя подсистемы, которые можно рассматривать как самостоятельные системы, которые в свою очередь делятся на функциональные и обеспечивающие. Функциональная часть является моделью системы управления экономическим объектом. Обеспечивающая часть способствует эффективному функционированию системы в целом и ее отдельных подсистем.

Информационное обеспечение ИС делится на внемашинное, включающее в себя разработку систем классификаций и кодирования информации, применение унифицированных форм первичной документации, системы показателей, проектирование схем внешних и внутренних информационных потоков объекта управления и внутримашинное обеспечение, связанное с хранением, поиском и обработкой информации.

Понятие CPI
Общее понятие о внимании (Основные функции внимания)
Виды предпринимательского бизнесом
Теневая экономика
Нотариальные действия и особенности их правового регулирования в международном частном праве
Правовая природа договора аренды (Правовая природа договора аренды)
Методы управления, причины возникновения конфликта в образовательных учреждениях
Внедрение системы сбалансированных показателей
Технологии хранилищ данных
Вазопись геометрического, коврового, чернофигурного и краснофигурного стиля.Искусство Древнего Рима. Заимствования и новации
Системы управления контентом ECM-системы
ПРАВО ГРАЖДАН НА ЮРИДИЧЕСКУЮ ПОМОЩЬ
